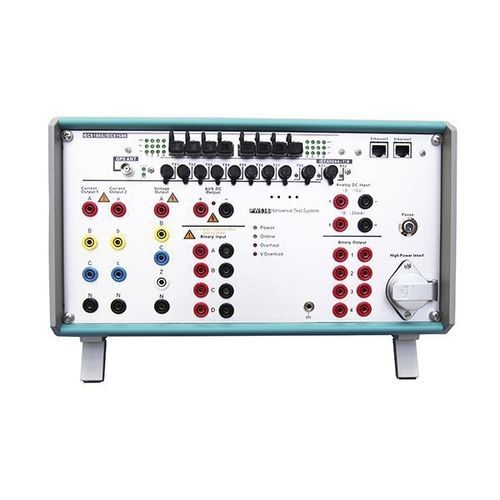

Kit de teste para relés de proteção PW636i-F

elétricocontrolado por computadorpara contadores de energia elétrica

O PW636i-F (6×32A, 4×300V, 8 portas de fibra óptica) é a nova geração do conjunto de teste de relé da série PW que pode ser usado tanto como um kit de teste de relé convencional quanto como ferramentas de teste IEC61850. O PW636i-F (6×32A, 4×300V, 8 portas de fibra óptica) é a nova geração do conjunto de teste de relé da série PW que pode ser usado tanto como um kit de teste de relé convencional quanto como ferramentas de teste IEC61850. É equipado com 6 saídas de corrente, cada canal de saída 32A/450VA, 4 saídas de tensão, cada canal de saída 300V/75VA, 12 entradas binárias, 8 saídas binárias, 12 saídas de baixo nível, entradas analógicas de baixo nível, Aux. 0-300V, que pode ser usado em todos os tipos de testes de relé convencionais, de relés eletromagnéticos a relés de computador microprocessado e relés digitais IEC81650. Ele não apenas possui saídas de corrente e tensão para todos os tipos de testes de relé convencionais, mas também possui 8 portas de fibra óptica/Ethernet comutáveis ​​para suportar testes de proteção de relé digital baseados em IEC61850. Ele pode enviar e receber SV, simular MU para enviar SV para retransmitir que a dispersão é melhor que ± 80ns, receber SV, realizando teste de auto-loop. Ele pode publicar e assinar mensagens GOOSE, muitos tipos diferentes de mensagens de controle/bloqueio, simular a mensagem anormal (jitter, perda de quadro, ponto voador, sequência errada, anomalias de dados, retransmissão de pacotes, canal inválido, fora de sincronia, etc.), receber e enviar mensagem IEEE1588(PTP), fornecer flexibilidade para configurar ambas as portas SV e GOOSE de forma independente e medir a potência de fibra óptica recebida.
