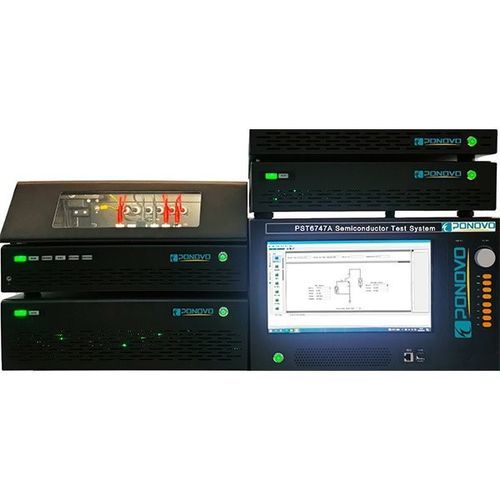

Sistema de teste de tensão de choque PST6747Ai series

para pesquisa e desenvolvimentode laboratóriopara OEM

Visão geral do produto
A série PST6747Ai é um sistema de teste de semicondutores para medição e análise precisas de parâmetros estáticos de dispositivos de potência. Suporta até 3 kV (10 kV opcional) e 2200 A, operação por pulsos rápidos e detecção de corrente em nível fA, permitindo a caracterização de dispositivos modernos como IGBT, GaN e SiC.

Modelos

• PST6747Ai: alta precisão, direcionado a P&D; relatórios de teste incluem curvas características e parâmetros detalhados.
• PST6747Ai-F: alta precisão para testes de produto em fábrica antes da entrega; relatórios adequados para documentação do usuário.
• PST6747Ai-L: precisão padrão para testes de material/fornecedor; relatórios comparáveis aos do fabricante para facilitar comparações.

Design modular e hardware
A série utiliza arquitetura modular com módulos de fonte de alta precisão independentes, tais como P6701B (fonte HV 3 kV), P6703B (fonte de precisão) e P6705A (fonte de alta corrente 2200 A). Cada módulo de potência integra dois conversores AD separados com taxa de amostragem de 2 µs. Os drives dos módulos são controláveis independentemente e eventos críticos de temporização são monitorados com precisão para capturar características sensíveis ao tempo.

Software e gestão de dados
O software fornecido simplifica o controlo das medições e a gestão de dados; é personalizável conforme fluxos de trabalho do utilizador e permite exportar relatórios detalhados e registos de medição.

Aplicações
Projetado para medição de parâmetros estáticos de dispositivos de potência e componentes de circuitos de potência. Casos de uso típicos: caracterização em P&D, testes de produto em fábrica e comparação de fornecedores/materiais para dispositivos IGBT, GaN, SiC.

Especificações técnicas

• Tensão de medição: até 3 kV padrão (10 kV opcional).
• Corrente de medição: até 2200 A.
• Suporta testes por pulsos rápidos e detecção de corrente em nível fA.
• Ampla faixa de medição de tensão e corrente adequada para dispositivos de potência modernos.
• Design modular com módulos de fonte de alta precisão independentes (exemplos: P6701B, P6703B, P6705A).
• Dois conversores AD separados por módulo de potência com amostragem a 2 µs.
• Controlo de drive independente e preciso por módulo; monitorização precisa de temporização.
• Três modelos disponíveis: PST6747Ai, PST6747Ai-F, PST6747Ai-L (diferem em precisão e aplicação alvo).
• Software personalizável para controlo de medições e gestão de dados.
• Aplicável a testes de IGBT, GaN, SiC e outros dispositivos semicondutores de potência emergentes.
