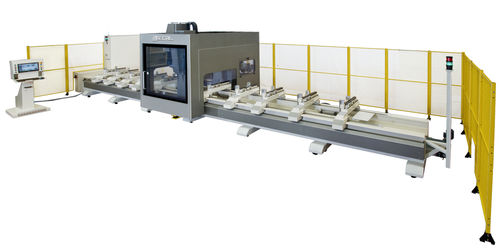

Centro de usinagem CNC de 5 eixos MC302 Geos – 5

verticalpara PVCde coluna móvel

- Centro de maquinação de eixos verticais CNC de 5 eixos. - 5 eixos (X, Y, Z, C, A) geridos por CNC. - Adequado para fresagem, perfuração, rosqueamento e corte nos 5 lados do alumínio, - PVC, aço e perfis de ligas leves; graças à interpolação de 5 eixos, a máquina é capaz de efetuar cortes compostos. - O eixo X ou longitudinal, o eixo Y ou transversal e o eixo Z ou vertical pertencem ao movimento da ferramenta. - Podem ser interpolados de forma linear e circular em planos geométricos tridimensionais, pertencentes a X-Y-Z. - O eixo C pode ser rodado e posicionado em todos os ângulos dentro de 440° (± 220°); - o eixo A pode ser inclinado e posicionado em todos os ângulos dentro de 250° (± 125°). - Os eixos deslizam sobre guias de perfil de precisão com recirculação de esferas e - são acionados por motores operados com sistemas digitais. - Os grampos de bloqueio deslizam sobre carris de guia. - A utilização da fresa de disco permite efetuar operações de fresagem de topo - fresagem de topo em ambas as extremidades da peça (ciclo de fresagem de topo). - As operações de fresagem podem ser efectuadas com interpolação linear e circular - interpolação linear e circular dos eixos X-Y-Z. - Disponível em 3 cursos longitudinais diferentes: X = 7500 mm, X = 9400 mm, X = 11400 mm. - O mesmo se aplica à utilização de uma fresa de disco (ciclo de fresagem) ou de uma lâmina circular (ciclo composto). - O arrefecimento das ferramentas é efectuado através de um sistema mínimo centralizado. - O batente do comprimento de articulação é gerido pneumaticamente. - O fuso elétrico é adequado para a troca rápida do porta-ferramentas.
