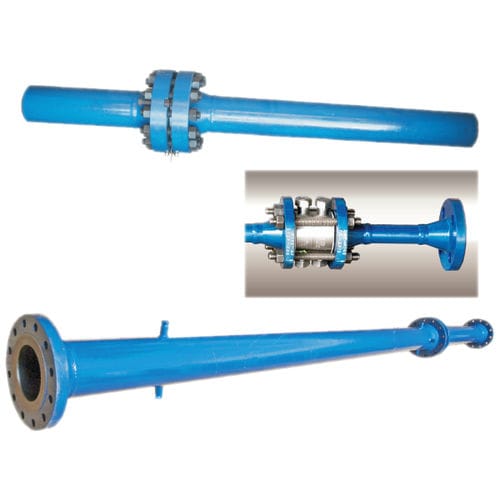

Tubo de medição com flange de orifício MOC

Os contadores são fornecidos como uma unidade completa, normalmente com 1M de comprimento, para garantir o comprimento necessário do tubo recto para alcançar a maior eficiência possível. Estes estão disponíveis com tamanhos de linha maioritariamente inferiores a 50 mm com torneira de canto. São utilizados para a medição de pequenos caudais precisamente quando é necessária uma elevada precisão dos caudais. Tipos de linhas de contadores União de flange de orifício com curso do medidor. União de flange de orifício com anel de suporte e passagem do medidor. Geralmente, recomenda-se a utilização de tubos de medição com um comprimento a montante de 750 mm e um comprimento a jusante de 250 mm. Também estão disponíveis tamanhos de medidores acima de 50 mm, de acordo com os requisitos do cliente ou do processo. MOC Placa de orifício em SS 316, SS 304 e outros a pedido. Ligação final Extremidades de solda de soquete, parafusadas e flangeadas com tubulação de corrida de medidor adequada para flangesANSI, IS e DIN
