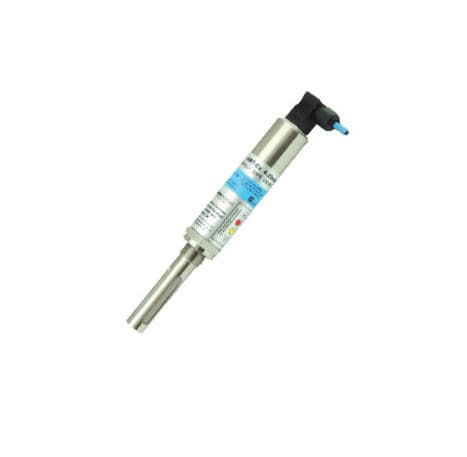

Transmissor de ponto de orvalho com rosca AMT-20

com sensor de óxido de alumínioDN 20 mm (3/4")digital

Descrição do produto
O AMT-20 é um transmissor de ponto de orvalho compacto de 3 fios com saída 4–20 mA linear, sensor Al2O3 e invólucro em aço inoxidável para ambientes industriais. A variante intrinsecamente segura (AMT-20-Ex) oferece saída digital adicional e é certificada Baseefa Ex 1 GD Ex ia IIC T4.

Saída de sinal analógica
O transmissor fornece um sinal 4–20 mA linear na faixa de medição selecionada para integração direta em sistemas de controlo e supervisão de processos.

Sensor de alumina
O sensor Al2O3 oferece elevada capacidade, resposta rápida, boa estabilidade e medição precisa do ponto de orvalho, adequada a aplicações de processo exigentes.

Visão técnica
Parâmetros: Ponto de orvalho °C
Método: Al2O3
Faixas: -120°C a +20°C; -100°C a +20°C; -60°C a +20°C
ATEX: Sim (Baseefa Ex 1 GD Ex ia IIC T4)
SIL: Não
Precisão: ±2 % FSD
Resolução: Analógica proporcional à faixa de medição
Vazão: aprox. 2–5 l/min
Pressão máx.: 200 bar
Calibração: Dew Point Mirror
Tempo de resposta T90: aprox. 90 s (de -20°C a -60°C)
Saída: 4–20 mA, 2 fios (configuração 3 fios disponível)
Tensão de alimentação: 5–28 V
Display: opcional
Classe de protecção: IP65 (tabela) / IP66 / NEMA 4X (características)
Ligação: ¾
Dimensões: 14 cm
Peso: 0,3 kg

Características padrão

• Transmissor de ponto de orvalho 3 fios intrinsecamente seguro
• Certificação Ex ia IIC T4
• Faixa total: -120°C a +20°C ponto de orvalho
• Opção de calibração automática
• Saída 4–20 mA configurável em °C/°F ponto de orvalho, ppm(v), g/m³, lb/MMSCF
• Compensação de temperatura
• Diagnóstico de falhas
• Estabilidade a longo prazo
• Resposta rápida
• Protecção IP66 / NEMA 4X

Áreas de aplicação

• Indústria de semicondutores
• Produção farmacêutica
• Processos de impressão 3D
• Produção e processamento de gás
• Aplicações em glovebox e atmosferas controladas
• Indústria química

Especificações técnicas

• Modelo: AMT-20
• Parâmetro medido: ponto de orvalho (°C)
• Método do sensor: Al2O3 (alumina)
• Faixas de medição: -120°C … +20°C; -100°C … +20°C; -60°C … +20°C
• Sinal de saída: 4–20 mA (linear na gama completa), 2 fios
• Saída digital: disponível (AMT-20-Ex)
• Tensão de alimentação: 5–28 V
• Precisão: ±2 % FSD
• Tempo de resposta T90: ≈90 s (-20°C a -60°C)
• Vazão: ≈2–5 l/min
• Pressão máx.: 200 bar
• Calibração: Dew Point Mirror
• Faixa de temperatura do gás: -10 … +50 °C
• Display: opcional
• Classe de protecção: IP65 / IP66 / NEMA 4X
• Ligação: ¾
• Dimensões: 14 cm
• Peso: 0,3 kg
• Certificação Ex: Baseefa Ex 1 GD Ex ia IIC T4
