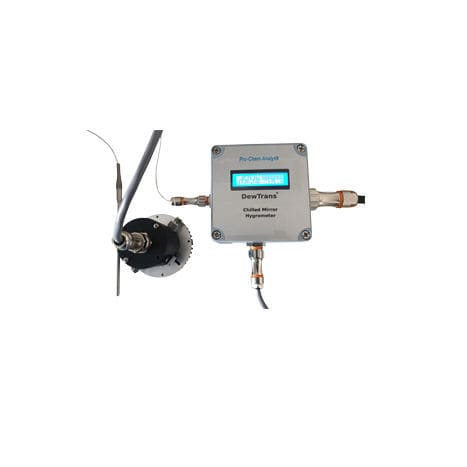

Analisador de gás DewTrans CR

de monitoramentode processopara a indústria química

Visão geral
O DewTrans CR é um analisador de ponto de orvalho por espelho para medição precisa de humidade, ponto de orvalho, pressão ambiente e temperatura. Possui câmara de medição em aço inox e óticas protegidas quimicamente, adequadas a ambientes industriais exigentes. Displays e saídas analógicas configuráveis pelo utilizador permitem integração flexível.

Configuração específica do cliente
O sensor está disponível em versão remota e pode ser adaptado às necessidades do cliente. Opções incluídas:

• Sensor de pressão barométrica
• Sensor de temperatura separado
• Opção de alta precisão ±0,1 °C

Sensor
O DewTrans CR utiliza um espelho de ponto de orvalho sem desgaste e de baixa manutenção. A manutenção limita-se à limpeza ocasional do espelho; o projeto assegura longa vida útil do sensor e medições estáveis e repetíveis rastreáveis ao N.I.S.T.

Instalação
A unidade pode ser fornecida como equipamento compacto ou em versão remota com eletrónica separada para instalação flexível e acesso simplificado durante a manutenção.

Visão geral dos parâmetros (tabelas do produto)
Parâmetros: Humidade %, Temperatura °C, Ponto de orvalho °C
Método: Espelho de ponto de orvalho 2 estágios
Intervalo: -40°C – +60°C TP; -20°C – +40°C; 0% – 95% rH
Precisão: ±0,2°C
Tempo de resposta T90: 1°C / s
Saída: 2x 4 – 20 mA, RS232, Alarme
Alimentação: 24 V

Características padrão

• Ópticas resistentes a produtos químicos
• Design económico
• Método de medição direto para determinação do ponto de orvalho
• Exibição DP, RH, Temp.
• Unidades comutáveis: °C, vppm, K
• Interface RS232
• Sensor de longa duração
• Opções de precisão: 0,2°K ou 0,1°K

Áreas de aplicação

• Indústria de semicondutores
• Fabricantes de gás
• Indústria metalúrgica
• Indústria química
• Indústria farmacêutica
• Tratamento térmico
• Caixas de luvas / atmosferas controladas

Especificações técnicas

• Parâmetros: Humidade %, Temperatura °C, Ponto de orvalho °C
• Método: Espelho de ponto de orvalho 2 estágios
• Intervalo: -40°C – +60°C TP; -20°C – +40°C; 0% – 95% rH
• Precisão: ±0,2°C (opção ±0,1°C)
• Resolução: 0,05 °C
• Tempo de resposta T90: 1°C / s
• Vazão: 1 – 5 l/min
• Pressão: até 10 bar
• Calibração: Espelho de ponto de orvalho
• Temperatura máxima do gás: 100 °C
• Saída: 2x 4 – 20 mA, RS232, Alarme
• Alimentação: 24 V
• Ecrã: LCD 2 linhas TP/T
• Grau de proteção: IP65
• Ligação: 6 mm
• Dimensões: 60 x 150 mm
• Peso: 2,2 kg
