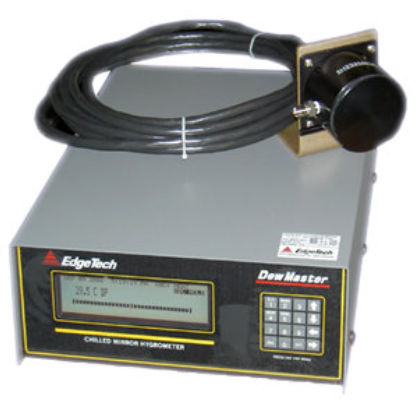

Medidor de ponto de orvalho para instalação na parede DewMaster

de bancadade precisãode espelho resfriado

Visão geral
O EdgeTech DewMaster é um higrômetro de espelho refrigerado projetado para medição de umidade de gases em aplicações industriais e laboratoriais. Disponível com sensores de uma, duas ou três etapas (integrados ou remotos), fornece medição primária do ponto de orvalho com certificado de calibração rastreável ao NIST. Múltiplas saídas e entrada para transdutor de pressão permitem integração em sistemas de controle e calibração.

Destaques

• Tecnologia de espelho refrigerado comprovada em campo.
• Opções de resfriamento de 1, 2 ou 3 estágios (sensores integrados ou remotos).
• Menu no painel frontal com RS232 para configuração e saída de dados.
• Opções de depressão: 45, 65 ou 95°C conforme os estágios de resfriamento.
• Automatic Balance Control (ABC) corrige contaminantes no espelho e suporta reestandardização programada.
• Alarmes duplos programáveis com modo latching ou auto-reset e contatos Form C.
• Saídas seriais e analógicas escaláveis simultâneas (0-5 V, 0-10 V, 4-20 mA, 0-20 mA).
• Entrada para transdutor de pressão para cálculos psicrométricos.

Recursos padrão

• Medida primária por espelho refrigerado do vapor de água em gases.
• Mede ponto de orvalho, ponto de gelo, % de umidade, temperatura e variáveis psicrométricas derivadas.
• Amplos intervalos de medição e modelos de alta precisão opcionais (±0,2°C TP padrão, ±0,1°C TP opcional).
• Calibração rastreável NIST; intervalos de reestandardização selecionáveis pelo usuário.
• Display gráfico, saídas analógicas e comunicação RS232 incluídos.

Áreas de aplicação

• Fornos de recozimento e linhas de processamento térmico
• Secadores de processo e fornos de secagem
• Salas limpas e ambientes controlados
• Fornos de cura e câmaras de estabilidade
• Sistemas de ar comprimido e gases de planta
• Câmaras ambientais e de teste
• Padrões de calibração de laboratório e metrologia
• Testes de emissão e processos industriais contínuos

Visão geral do produto
Parâmetros: Umidade %; Temperatura °C; Ponto de orvalho °C; Ponto de gelo °C
Método: Espelho de ponto de orvalho
Faixa (a 25°C): -75°C – +100°C; -50°C – +100°C; -40°C – +60°C
ATEX: Não
SIL: Não
Precisão: ±0,2°C TP (±0,1°C TP opcional)
Tempo de resposta T90: 1,7°C/sec
Saída: 3 × 4–20 mA; RS232; Alarme
Alimentação: 90–220 V

Especificações técnicas

• Parâmetros: Umidade %, Temperatura °C, Ponto de orvalho °C, Ponto de gelo °C
• Método: Espelho de ponto de orvalho
• Faixa (a 25°C): -75°C – +100°C; -50°C – +100°C; -40°C – +60°C
• Precisão: ±0,2°C TP (±0,1°C TP opcional)
• Resolução: 0,1 °C
• Tempo de resposta T90: 1,7°C/sec
• Vazão: 0,25–2,5 l/min
• Pressão: até 20 bar
• Calibração: Gerador de umidade (rastreável NIST)
• Faixa de temperatura do gás: -40°C – +100°C
• Saída: 3 × 4–20 mA; RS232; Alarme
• Alimentação: 90–220 V
• Display: Display gráfico
• Classe de proteção: IP65
• Conexão: 6 mm (opção cabo de 3 m)
• Dimensões: 29 × 13 × 43 cm
• Peso: 3 kg
