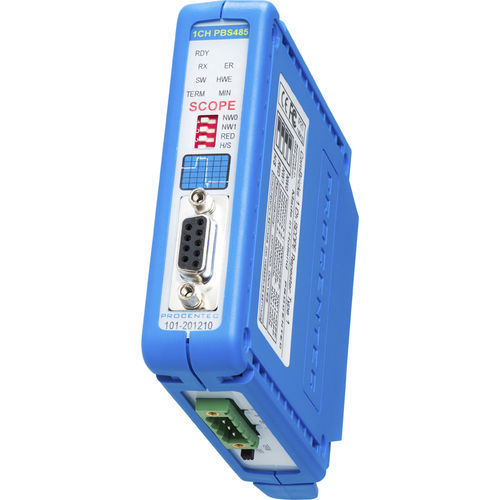

Repetidor RS-485 101-201210

PROFIBUSde fibra ópticapor transmissão

módulo repetidor de diagnóstico PROFIBUS de 1 canal RS 485 com osciloscópio de qualidade integrado para 12 Mbps com LEDs de diagnóstico e função de redundância. A ligação do bus é utilizada por terminais de parafuso e por um conetor DB9 adicional. O canal repetidor e o osciloscópio integrado estão diretamente ligados ao núcleo ProfiTrace OE na estação principal 1B/1C. As imagens do osciloscópio e os dados do busmonitor estão diretamente disponíveis no servidor web. O núcleo avançado de 12 Mbps do módulo repetidor pode ser ligado em cascata ilimitadamente e tem uma força RS 485 aumentada. O tráfego de dados é constantemente monitorizado para detetar falhas que são filtradas digitalmente. Tem uma terminação comutável a bordo e é capaz de acionar 31 dispositivos. 1 canal de bus 31 dispositivos/cargas de bus por canal 1200 m de comprimento de cabo (depende da velocidade de transmissão) Sem limite em cascata Interruptores de terminação para cada canal Terminais de parafuso amovíveis e 1 conetor DB9 Protocolo Transparente para todos os protocolos PROFIBUS 9.6 kbps ... 12 Mbps (deteção automática) 2 bits de atraso (12 bits em modo redundante) Não necessita de endereço Redundância do barramento (selecionável) Deteção da velocidade de transmissão: Deteção automática (< 10 s de deteção e 50 s de tempo limite) Tempo de atraso (modo normal): 2.0 TBit a 9,6 kbps ... 3 Mbps; 2,75 TBit a 6 Mbps; 3,75 TBit a 12 Mbps Tempo de atraso (modo redundante): 12.0 TBit a 9,6 kbps ... 3 Mbps; 12,75 TBit a 6 Mbps; 13,75 TBit a 12 Mbps Jitter do tempo de atraso: Máx. ¼ Tbit Diâmetro do fio (para os terminais de parafuso): < 1,5 mm2 Tipo de fio: com fios ou núcleo sólido Cálculo do atraso do cabo de fibra ótica
