Repetidor de redes 17210R

PROFIBUSisolado

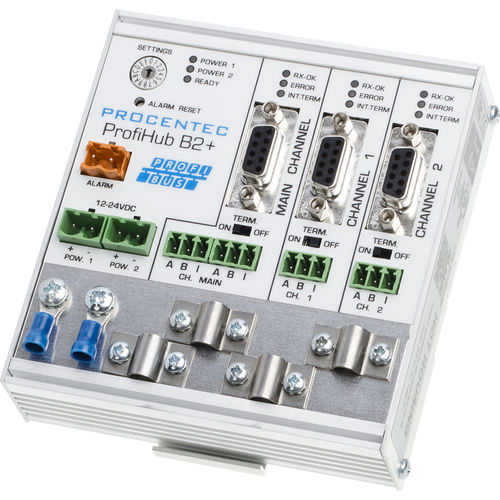

O ProfiHub B2+ permite uma vasta gama de segmentos RS 485 em estrela/árvore/bus e longas linhas de derivação para instalações PROFIBUS DP em ambientes IP 20. Trata-se de um componente de rede simples e robusto, concebido para a conceção de redes flexíveis e orientadas para objectos. Quando a redundância é activada, o ProfiHub B2+ transforma-se numa solução de repetidor redundante extremamente fiável e económica. O que torna este repetidor único? Dois canais de repetidor isolados (3 segmentos) 9.6 Kbps ... 12 Mbps (deteção automática) Redundância e em conformidade com ABB RLM01 Dispositivo escravo de diagnóstico O ProfiHub B2+R está equipado com dois repetidores transparentes isolados galvanicamente (oferecendo três segmentos). Cada segmento pode suportar 31 dispositivos e um comprimento de cabo igual ao do bus principal. Para economizar nas fichas e oferecer flexibilidade, o repetidor contém terminais de parafuso, bem como conectores DB9. A terminação para cada segmento está integrada e é comutável. Se a redundância de bus estiver activada, dois segmentos formarão um par redundante que é completamente compatível com o ABB RLM01. Um contacto de alarme está ligado a eventos baseados no estado da fonte de alimentação e no estado de redundância do bus. Características do produto 2 canais repetidores isolados (3 segmentos) Velocidade de ligação: 9,6 Kbps ... 12 Mbps (deteção automática) 1200 m de comprimento do segmento (depende da velocidade de transmissão) 31 dispositivos por canal Opção de redundância de barramento Transparente para todos os protocolos PROFIBUS DP Adequado para PROFIsafe e MPI Controlo de telegramas de alta integridade Terminais de parafuso e conectores DB9 Sistema de ligação à terra configurável Instalações de terminação integradas Contacto de alarme Alimentação eléctrica: 9 ... 31 VDC Fonte de alimentação redundante
