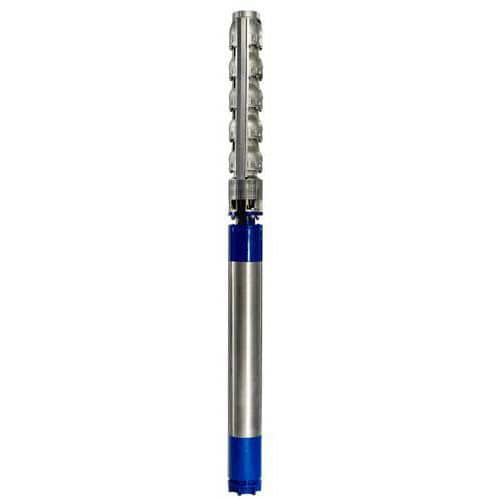

Bomba centrífuga Z8

de águade motor assíncronosubmersível

Visão geral
Bombas multietapa para poços profundos das séries Z8, Z10 e Z12 projetadas para bombear líquidos limpos ou ligeiramente arenosos (teor máximo de areia 100 g/m³). Adaptadas a poços com diâmetros de 8" , 10" e 12". Disponíveis em vazões nominais de 55, 75, 95, 125, 150, 220, 275, 340 e 420 m³/h. Construção padrão em aço inoxidável AISI 316. Versões Duplex (ZR) disponíveis para operação em temperaturas elevadas (até 60°C).

Características

• Válvula de retenção integrada
• Rotor com anéis de desgaste substituíveis
• Acoplamento substituível conforme padrão NEMA
• Capacidade de operação em posição horizontal
• Fornecida com motores assíncronos L6C, L8W ou L10W
• Versões ZR em aço Duplex para serviço em temperaturas mais altas

Aplicações

• Captação de água de poços profundos
• Aumento de pressão
• Sistemas de irrigação e aspersão
• Instalações de proteção contra incêndio
• Extração de água subterrânea e drenagem em mineração
• Abastecimento de água para instalações industriais
• Osmose reversa e estações de tratamento de água
• Sistemas de filtração

Especificação
– Vazão máxima: 520 m³/h
– Altura máxima: 550 m
– Alimentação: trifásica, 50 Hz
– Potência: 4 kW – 350 kW
– Temperatura do fluido bombeado: até 60°C (versões Duplex para temperaturas elevadas)
– Profundidade máxima de imersão: 350 m

Características técnicas

• Séries: Z8, Z10, Z12 (ZR8, ZR10, ZR12 em aço Duplex)
• Diâmetros de poço adequados: 8" , 10" , 12"
• Vazões nominais disponíveis: 55, 75, 95, 125, 150, 220, 275, 340, 420 m³/h
• Vazão máxima: 520 m³/h
• Altura máxima: 550 m
• Motores: assíncronos L6C, L8W ou L10W
• Faixa de potência: 4 kW – 350 kW
• Temperatura do fluido: até 60°C (Duplex para temperaturas elevadas)
• Profundidade máxima de imersão: 350 m
• Material de construção: aço inoxidável AISI 316 (ZR em Duplex)
• Teor máximo de areia: 100 g/m³
