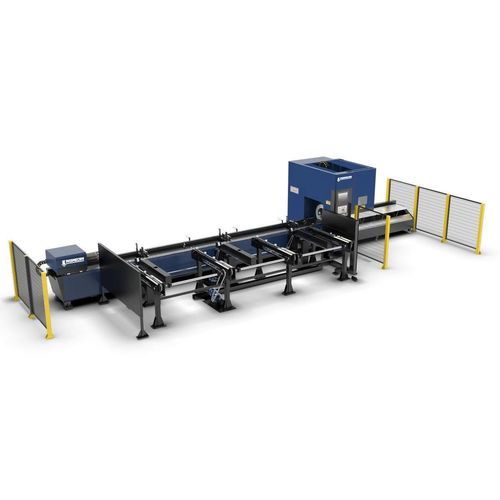

Máquina de corte a laser de fibra 6160/3

para metaisde perfisde tubos

Visão geral do produto
O processamento de tubos apresenta alto potencial de expansão. O laser de fibra Fulgor Tube permite o acesso ao mercado de corte de tubos com investimento limitado. Máquinas robustas e versáteis capazes de processar tubos, perfis e barras. Sistemas de carregamento automático para tubos e perfis estão disponíveis.

Interface e software

• Interface 4.0/5.0 para desenho avançado, nesting e programação CAM para conectar os departamentos técnico e de produção.
• Fluxo de feedback sobre peças produzidas e tempos de processamento para apoiar orçamentos e identificar pontos críticos.

Ergonomia e produtividade
Os sistemas de carregamento automático para barras e perfis reduzem operações manuais e aumentam a rentabilidade da produção. Estão disponíveis sistemas e soluções de automação para otimizar a eficiência da máquina.

Qualidade intrínseca
O sistema Fulgor Tube é construído com componentes de alta qualidade, incluindo:

• Cabeça de corte Raytools, Boci ou Precitec
• Fonte laser MAX ou Raycus
• Motores Yaskawa
• Guias lineares HIWIN
• Redutores Motovario/Neugart
• Cremaillères Atlanta
• Rolamentos NSK
• Componentes elétricos Schneider

Produção sem contratempos e manutenção preditiva
A produção Fulgor Tube está sujeita a controles de qualidade segundo o Promecam Quality Protocol. A máquina pode ser equipada com o sensor WATT⚙️ e o sistema Smart mAIntenance para detectar potenciais anomalias antecipadamente e fornecer informações sobre consumo elétrico, tempos de produção e utilização dos equipamentos.

Comprimento mínimo, chanfradura e mandris
A máquina Fulgor Tube tem um comprimento mínimo de processamento de 50 mm para minimizar desperdício. Máquinas com três mandris podem processar todo o comprimento do tubo sem sucata. A função Bevel está disponível para cortes inclinados em tubos e perfis. Os mandris são projetados para corresponder aos tipos de perfis ou tubos a serem cortados, garantindo produtividade.

Carregadores
Estão disponíveis carregadores por corrente ou correia para posicionar barras no alimentador sem danificá-las, adequados para tubos finos, acabamentos de superfície delicados ou perfis.

Dados técnicos — Máquinas de corte a laser com 1 mandril e 1 apoio de tubo (tabela)
Modelo | 6160/3 | 6240/3
Potência do laser [kW] | 3 | 3
Comprimento do tubo de entrada [mm] | 6300 | 6300
Comprimento máximo do produto acabado na saída [mm] | 1500 | 1500
Diâmetro máximo [mm] | 160 | 240
Precisão posicionamento X/Y [mm] | ±0,05 | ±0,05
Repetibilidade posicionamento X/Y [mm] | ±0,03 | ±0,03
Velocidade máxima X/Y [mm] | 110 | 110
Velocidade máxima do spindle [rpm] | 150 | 120
Aceleração máxima [g] | 1,2 | 1,2
Capacidade máxima de carga do mandril [kg] | 100 | 300
Peso da máquina [kg] | 4300 | 5500
Resíduo restante [mm] | 50 | 50
Tipo/modelo de CNC | CypCut 3000 | CypCut 3000
Dimensões L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Método de suporte de saída do tubo | Roda de suporte de ranhura variável (até 1500 mm) | Roda de suporte de ranhura variável (até 1500 mm)
Método de suporte de saída do tubo [opcional] | Mesa flutuante (até 3000 mm) | Mesa flutuante (até 3000 mm)
Sistema de carregamento semi-automático | Opcional | Opcional
Sistema de carregamento totalmente automático | Opcional | Opcional

Dados técnicos — Máquinas de corte a laser com 2 mandris e 1 apoio de tubo (tabela)
Modelo | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Potência laser [kW] | 3 | 6 | 6 | 12
Comprimento do tubo de entrada [mm] | 6300 | 6300 | 9300 | 12300
Comprimento máximo do produto acabado na saída [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Diâmetro máximo [mm] | 240 | 350 | 350 | 350
Precisão X/Y [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
Repetibilidade X/Y [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Velocidade máxima X/Y [mm] | 110 | 110 | 110 | 110
Velocidade máxima do spindle [rpm] | 120 | 120 | 120 | 120
Aceleração máxima [g] | 1,5 | 1,5 | 1,5 | 1,5
Capacidade máxima de carga do mandril [kg] | 500 | 600 | 800 | 1000
Peso máquina [kg] | 14000 | 16000 | 19000 | 25000
Resíduo restante [mm] | 0 | 0 | 0 | 0
Tipo/modelo de CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensões L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Método de suporte de saída do tubo | Mesa flutuante | Mesa flutuante | Mesa flutuante | Mesa flutuante
Sistema de carregamento semi-automático | Opcional | Opcional | Opcional | Opcional

Características / Especificações técnicas

• Denominação comercial: Fulgor Tube
• Brand: Promecam
• Potências laser disponíveis: 3 kW, 6 kW, 12 kW
• Comprimentos de entrada do tubo: opções típicas 6300 mm, 9300 mm, 12300 mm (dependendo do modelo)
• Comprimento máximo do produto acabado na saída: de 1500 mm até 6000–12000 mm dependendo do modelo
• Diâmetros máximos: de 160 mm até 350 mm dependendo do modelo
• Comprimento mínimo de processamento: 50 mm
• Precisão eixos X/Y: ±0,05 mm; repetibilidade: ±0,03 mm
• Velocidade máxima eixos X/Y: 110 mm/s
• Velocidades do spindle: até 150 rpm (alguns modelos) ou 120 rpm (outros modelos)
• Aceleração máxima: 1,2 g (modelos menores) ou 1,5 g (modelos maiores)
• Capacidade máxima de carga do mandril: de 100 kg até 1000 kg dependendo do modelo
• Peso da máquina: aprox. 4.300 kg até 25.000 kg conforme o modelo
• Resíduo restante: 50 mm para algumas versões mono-mandril; 0 mm para configurações multi-mandril (Max)
• Controlo CNC: CypCut (3000 ou 5000 conforme a versão)
• Suporte de saída do tubo: roda de suporte de ranhura variável (até 1500 mm) ou mesa flutuante (opcional até 3000 mm ou padrão em modelos maiores)
• Sistemas de carregamento: semi-automático ou totalmente automático opcionais; carregadores de corrente ou correia disponíveis para materiais delicados
• Função Bevel opcional para cortes inclinados em tubos e perfis
