Prensa dobradeira elétrica Spira series

CNCde 2 eixosde 4 eixos

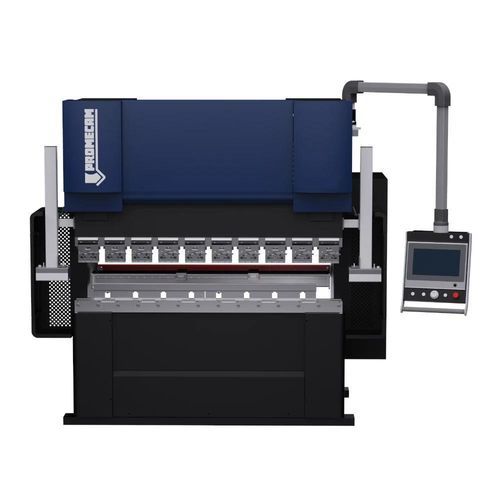

Visão geral do produto
A série Spira de dobradeiras são dobradeiras elétricas concebidas para sustentabilidade e desempenho de dobra estável. Não utilizam óleo hidráulico, reduzindo o impacto ambiental e eliminando variabilidade devido à temperatura, envelhecimento e higroscopicidade. Os servomotores atuam apenas durante a dobra, minimizando o consumo em standby.

Configuração geral
Todas as máquinas possuem dois eixos sincronizados (Y1‑Y2) e um backgauge de 4 eixos (X, R, Z1, Z2) para posicionamento preciso e repetibilidade na produção.

Dados técnicos (tabela resumo)
Modelo | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
tonagem [t] | 35 | 50 | 70 | 70
comprimento [mm] | 1350 | 1650 | 2050 | 2500
distância entre montantes [mm] | 1300 | 1300 | 1700 | 2000
garganta [mm] | 150 | 210 | 300 | 300
curso [mm] | 180 | 180 | 200 | 200
altura aberta adaptador/banco [mm] | 410 | 410 | 430 | 430
curso eixo X [mm] | 400 | 400 | 600 | 600
curso eixo R [mm] | 150 | 150 | 150 | 150
potência eixos Y1-Y2 [kW] | 2×8,6 | 2×16 | 2×21 | 2×21
potência média [kW] | 2,3 | 2,4 | 2,4 | 2,7
dimensões L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
Peso [kg] | 4000 | 5000 | 6250 | 6500
curvatura (crowning) | não | não | não | mecânica

Componentes e processos

• Velocidade controlada: Servomotores de alto desempenho para perfis de velocidade estáveis e programáveis.
• Precisão e durabilidade: Parafusos sem fim e guias em aço C5 para movimento preciso e longa vida útil.
• Posicionamento do eixo Y: Precisão até 0,005 mm para alta repetibilidade.
• Tratamento térmico: Estrutura tratada a 650 °C para aliviar tensões internas e reduzir deformações a longo prazo.

Confiabilidade como princípio
Arquitetura de duplo servo que controla independentemente Y1 (carrinho esquerdo) e Y2 (carrinho direito) com servomotores de alta velocidade, garantindo velocidade, precisão e custo operacional otimizado.
Componentes utilizados:

• Parafusos: Techmation (TW-JP) ou TSUBAKI NAKASHIMA (JP)
• Rolamentos de empuxo: NSK (JP)
• Correia: Gates (USA)
• CNC máquina: STEP (IT)
• Medições ópticas: GIVI Misure (IT)
• Componentes elétricos: Schneider (FR)
• Guias lineares e patins: HIWIN (TW)
• Parafusos de recirculação do backgauge: HIWIN (TW)

Benefícios ambientais e energéticos
A série Spira não utiliza óleo hidráulico, reduzindo impacto ambiental e custos de aquisição/eliminação. A ausência de óleo elimina a variabilidade por temperatura e envelhecimento. Os servomotores operam apenas durante a dobra, proporcionando consumo de standby muito baixo.

CNC e interfaceamento
Equipadas com sistemas CNC da Step Automation, as Spira suportam modelos 3D e programas através de uma interface gráfica intuitiva. Várias opções permitem adaptar funções CNC, software offline e recursos da Indústria 4.0 para gestão de produção, manutenção e supervisão remota. Os controladores ROCK de nova geração oferecem programação avançada e gestão da dobradeira.

Sistema de segurança LazerSafe
O sistema LazerSafe LZS-2 é uma barreira de luz laser que envolve a zona de perigo do punção, detecta intrusões e pára a máquina automaticamente. Parâmetros chave:

• Resolução de deteção: Aprox. 4 mm para alta sensibilidade a pequenos objetos.
• Velocidade de resposta: Muito rápida, tipicamente inferior a 1 ms.
• Tipo de laser: Classe 1M.
• Funções avançadas: Monitorização contínua da distância de paragem, modo Tray/Box para dobras complexas e gestão automática de pontos de muting.
• Compatibilidade: Integração com vários tipos de dobradeiras e ferramentas não padrão.

Manutenção proativa e monitorização
Plataformas opcionais de manutenção preditiva e análise energética monitorizam componentes chave, detetam anomalias cedo e disponibilizam dashboards com taxa de utilização, eficiência energética e custos em intervalos configuráveis. Integração com MES para análise detalhada dos custos de produção possível.

Características / especificações técnicas

• Série: Spira series
• Eixos: Y1 - Y2 (dois eixos); backgauge: X, R, Z1, Z2 (4 eixos)
• Modelos disponíveis e tonagens nominais: Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• Comprimentos de trabalho: 1350 mm, 1650 mm, 2050 mm, 2500 mm
• Garganta (throat): 150 / 210 / 300 mm dependendo do modelo
• Cursa do fuso (ram stroke): 180–200 mm dependendo do modelo
• Altura aberta adaptador/banco: 410–430 mm
• Cursa eixo X: 400–600 mm
• Cursa eixo R: 150 mm
• Potência instalada eixos Y1-Y2: de 2×8,6 kW até 2×21 kW
• Consumo médio: approx. 2,3–2,7 kW dependendo do modelo
• Dimensões (L×W×H) e peso variam por modelo (ver tabela)
• Crowning: mecânico em modelos maiores, ausente em algumas configurações
• Construção: parafusos worms, guias aço C5, estrutura tratada termicamente, posicionamento eixo Y ad alta precisão (0,005 mm)
