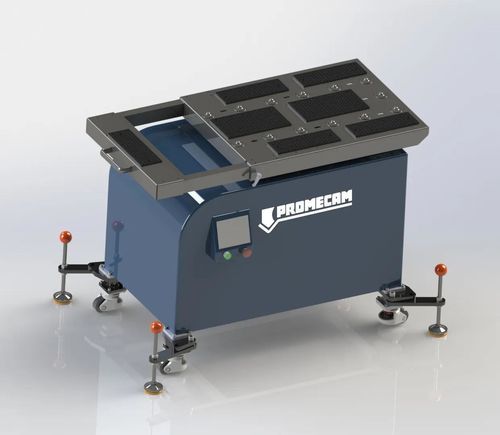

Mesa de apoio móvel Atlas series

O que são?
Os acompanhadores de chapa Promecam Atlas são mesas móveis que suportam a rotação da peça durante a fase de dobra, facilitando a manipulação de chapas grandes ou finas.

Função e benefícios
Se não forem suportadas corretamente, chapas grandes e finas podem deformar-se durante a dobra. Os acompanhadores oferecem suporte contínuo para evitar o contra-dobra e reduzem o esforço manual do operador. Isto diminui a fadiga, o risco de lesões e o número de operadores necessários, melhorando a produtividade da oficina.

Compatibilidade
Os acompanhadores móveis Promecam Atlas são compatíveis com qualquer modelo de prensa dobradeira, independentemente da tonelagem ou comprimento. Um único acompanhador pode ser movido entre máquinas na mesma oficina com operações simples, permitindo uso flexível do equipamento.

Personalização e opcionais
A altura da mesa de trabalho pode ser personalizada até 1200 mm. O eixo motorizado R (vertical) oferece 180 mm de curso para adaptar-se a qualquer matriz. Opcionais disponíveis:

• ventosas
• mesa giratória pneumática
• extensões para aumentar largura ou comprimento

Mesa giratória e superfície de apoio
A mesa giratória permite rodar sem esforço chapas de grandes dimensões. A capacidade máxima de carga é de 300 kg para suportar peças pesadas. A superfície de apoio é revestida com escovas anti-risco para proteger materiais delicados, como pré-pintados ou polidos. A altura é ajustável para corresponder à cota da matriz.

Certificações
Os dispositivos são certificados CE. Os acompanhadores Promecam passaram por testes relativos à Diretiva de Máquinas para Baixa Tensão e Compatibilidade Electromagnética. A pedido, a Promecam pode fornecer certificação do conjunto para documentar a conformidade do sistema operador/acompanhador.

Dados técnicos
Modelo | Atlas 100 | Atlas 200 | Atlas 300
Largura da mesa | 650 mm | 650 mm | 650 mm
Largura mesa estendida (opcional) | 1700 mm | 1700 mm | 1700 mm
Comprimento mesa aberto/fechado | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Comprimento mesa estendida (opcional) | 2200 mm | 2200 mm | 2200 mm
Carga máxima a 1 m | 100 kg | 200 kg | 300 kg
Velocidade máxima de rotação | 85 °/s | 40 °/s | 30 °/s
Precisão de posicionamento | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Ângulo máximo de rotação | 75 ° | 75 ° | 60 °
Largura mínima de matriz em V | 8 mm | 16 mm | 24 mm
Altura mínima da mesa (padrão) | 940 mm | 950 mm | 1000 mm
Curso do eixo R | 180 mm | 180 mm | 180 mm
Dimensões totais | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Peso (aprox.) | 400 kg | 500 kg | 600 kg
Potência | 3,3 kW | 3,3 kW | 3,3 kW
Tensão de alimentação | 230 Vac | 400 Vac | 400 Vac

Características / especificações técnicas

• Série: Atlas (Atlas 100, Atlas 200, Atlas 300)
• Largura da mesa: 650 mm (todos os modelos)
• Largura da mesa estendida (opcional): 1700 mm
• Comprimento da mesa (aberto/fechado): 1600 mm / 1200 mm
• Comprimento estendido (opcional): 2200 mm
• Carga máxima a 1 m: 100 kg (Atlas 100), 200 kg (Atlas 200), 300 kg (Atlas 300)
• Velocidade máxima de rotação: 85 °/s (Atlas 100), 40 °/s (Atlas 200), 30 °/s (Atlas 300)
• Precisão de posicionamento: ± 0,25 °
• Ângulo máximo de rotação: 75 ° (Atlas 100 & 200), 60 ° (Atlas 300)
• Largura mínima de matriz em V: 8 / 16 / 24 mm conforme o modelo
• Altura mínima da mesa: 940–1000 mm conforme o modelo
• Curso do eixo R: 180 mm
• Dimensões padrão: 1250×800×950 mm
• Peso unitário: 400 kg / 500 kg / 600 kg conforme o modelo
• Motor principal: 3,3 kW
• Tensões disponíveis: 230 Vac ou 400 Vac conforme o modelo
