Banco de ensaio de pressão hidrostática

de pressãode temperaturade tensão/compressão

Apresentação
Página que apresenta exemplos de equipamentos e realizações de bancos de ensaio e ferramentas específicas para operações em aeronaves: enchimento, testes de estanquidade, controlo de pressão, criogenia, ensaios hidráulicos e simulação temperatura/pressão. Aplicações civis e militares para aviões e helicópteros.

Índice das realizações
Série: VALISE NATO

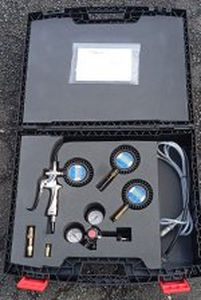

• Observações: Mala de transporte que reúne ferramentas (racores, adaptadores, extensão, válvula, mangueira, redutor com manómetro, manómetro, bomba manual) para enchimento, teste de estanqueidade e purga dos circuitos hidráulicos e/ou pneumáticos. Compartimento separado na tampa para tubagens flexíveis. Composição conforme a aeronave.
• Fotos: exemplos da mala, organização interna e acessórios.

Série: VALISE POIGNEE DE GONFLAGE AERONEF

• Observações: Mala de transporte contendo componentes para encher, ajustar e esvaziar pneus de aeronaves civis e militares.
• Fotos: exemplos do kit de enchimento e acessórios.

Série: CONTROLADOR DE PRESSÃO

• Observações: Equipamentos para controlo preciso da pressão de pneus aeronáuticos. Vários modelos e configurações disponíveis.
• Fotos: unidades de controle de pressão e painéis.

Série: SURPRESSEUR N2 ou O2

• Observações: Sobrepressorizadores que otimizam o uso das garrafas ao esvaziá‑las até 30 bar residuais e sobrepressurizar o gás até 400 bar máx. Diversos modelos conforme caudal e ciclo.
• Fotos: unidades sobrepressorizadoras e ligações às garrafas.

Série: CARRINHO N2/O2

• Observações: Carrinhos móveis para complementos de pressão em pista ou oficina, que acomodam uma ou duas garrafas. Placa com filtros, válvulas, manómetros e mangueiras com cabo anti‑cauda. Opções: placa HP/LP, acoplamentos específicos, etc.
• Fotos: configurações de carrinho e placas de comando.

Série: MANGUEIRAS E COMPONENTES O2 AERO

• Observações: Ampla gama de mangueiras, redutores e racores compatíveis com circuitos de oxigénio aeronáuticos. Diferentes materiais e modelos disponíveis.
• Fotos: amostras de mangueiras, racores e redutores.

Série: LIMITADOR DE TORQUE DYNASTAT

• Observações: Dispositivo de segurança que realiza corte elétrico por microcontacto em tração/compressão. Microinterruptores ajustáveis até 7500 daN em várias gamas. Concebido para proteger redutores de eixo oco; pode ser usado em guinchos, gruas, elevadores, transportadores. Versão com contactos ATEX disponível.
• Documentação: fichas técnicas disponíveis mediante pedido.

Série: EQUIPAMENTO PARA CRIOGENIA

• Observações: Fabricação segundo especificações de sifões, hastes de amostragem, separadores de fase, tubagens isoladas ou com jaqueta a vácuo para transferências criogénicas (azoto líquido, hélio líquido).
• Fotos: equipamentos criogénicos e sondas de amostragem.

Série: MALETA DE CONTROLO NO LOCAL

• Observações: Ferramenta contendo uma garrafa HP 200 bar para afinação de válvulas (HP/LP) e calibração de manómetros no local com manómetro de referência classe 0.1.
• Fotos: mala de controlo e manómetro de referência.

Série: BANCO DE ENSAIO GRADIENTE DE TEMPERATURA QUEROSENE

• Observações: Banco que simula variações de temperatura e pressão por altitude para testar circuitos de querosene de motores. Comando por PC via Ethernet. Geração de pressão 0–250 bar; temperatura −70 a +150 °C. Componentes ATEX em parte da instalação.
• Fotos: disposição do banco e instrumentação.

Série: BANCO DE ENSAIO HIDRÁULICO, MANUAL OU CONTROLADO POR PC

• Observações: Banco hidráulico que simula variações de pressão (p.ex. ejeção de torpedo). Comando por PC (scripts, registo de dados) ou manual. Geração de pressão 0–250 bar.
• Fotos: banco hidráulico e interface de controlo.

Fotos (exemplos)
Várias imagens ilustram cada realização (malas, carrinhos, bancos de ensaio, Dynastat, componentes criogénicos, etc.).

Características / especificações técnicas

• Faixa típica de pressão: 0 a 250 bar.
• Faixas de temperatura (banco querosene): −70 °C a +150 °C.
• Surpressores N2/O2: sobrepressão até 400 bar; esvaziamento das garrafas até 30 bar residuais.
• Mala de controlo no local: integração de garrafa HP 200 bar e manómetro de referência classe 0.1 para calibração e afinação no local.
• Carrinhos N2/O2: configuração para uma ou duas garrafas com placa de comandos e dispositivos de segurança (filtros, válvulas, manómetros, mangueiras com cabo anti‑cauda).
• Dynastat: microinterruptores ajustáveis até 7500 daN; versão com contactos ATEX disponível.
• Componentes O2 Aero: vasta gama de mangueiras, redutores e racores compatíveis com circuitos de oxigénio aeronáuticos.
• Alguns bancos e componentes incluem elementos ATEX conforme a aplicação.
