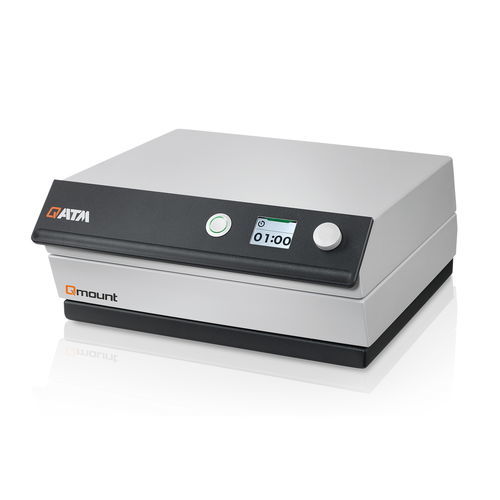

Prensa embutidora a frio Qmount

para amostras metalográficasa vácuode laboratório

Introdução
O Qmount é um equipamento de laboratório para montagem por cura UV de amostras materialográficas. As amostras são colocadas em moldes transparentes aos UV, preenchidos com resina de cura UV e irradiados por matrizes LED para obter montagens transparentes adequadas a retificação, polimento e inspeção.

Vantagens do produto

• Cura UV rápida: amostras padrão curam em 60 segundos
• Pico de emissão LED a 365 nm para polimerização direcionada
• Placa de trabalho 200 × 260 mm em formato compacto
• Controlo simples por ecrã a cores e botão rotativo
• Ligação para unidade de sucção externa (opcional)

Cura rápida (60 s)
Placas LED duráveis emitem radiação UV numa faixa de comprimento de onda estreita (emissão máxima 365 nm) para alcançar cura reprodutível das amostras padrão em cerca de 60 segundos, reduzindo o tempo de processo.

Controlo de temperatura e ventilação
A ventilação integrada mantém as temperaturas de polimerização na ordem de aproximadamente 70–90 °C. A carcaça é em alumínio com pintura a pó, concebida para uso laboratorial; a tampa fecha com dobradiças amortecidas.

Capacidade de amostras
O equipamento inclui uma placa de vidro resistente a riscos (200 × 260 mm) que permite a cura simultânea de até 12 amostras com 40 mm de diâmetro. A geometria interior simples facilita a limpeza e a manutenção de rotina.

Operação
Os parâmetros do processo são exibidos num ecrã a cores e ajustados com um botão rotativo. O ciclo de montagem inicia, pausa ou termina com o botão start‑stop QATM; um sinal acústico indica o fim do processo.

Aplicações
Os curtos tempos de ciclo permitem a produção económica de montagens transparentes para metais, compósitos, componentes eletrónicos e PCB, bem como para materiais sensíveis ou porosos que requerem baixo stress térmico.

Segurança e acessórios
O equipamento está equipado com ligação para unidade de sucção externa para filtrar vapores e odores; está disponível como acessório uma unidade de sucção QATM com filtro de carvão ativado.

Componentes chave

• 1. Carcaça: Estrutura em alumínio com pintura a pó e ventilação integrada
• 2. Placa de trabalho: Placa de vidro resistente a riscos, 200 × 260 mm (até 12 × Ø40 mm)
• 3. Sistema LED UV: Emissão máxima a 365 nm para tempos de cura curtos
• 4. Tampa: Fecho basculante com dobradiças amortecidas

Especificações técnicas

• Superfície de apoio máxima: 200 × 260 mm
• Altura máxima da amostra: 40 mm
• Comprimento de onda (emissão máxima LED): 365 nm
• Tempo de cura ajustável: 0–100 min
• Temperatura de polimerização (dependendo da aplicação): aprox. 70–90 °C
• Tensão de ligação: 100–240 V 50/60 Hz (1Ph/N/PE)
• Dimensões (L×A×P): 377 × 172 × 436 mm
• Peso (dependendo do equipamento): aprox. 14,5 kg
