Macroscópio vídeo Qeye 800

Introdução

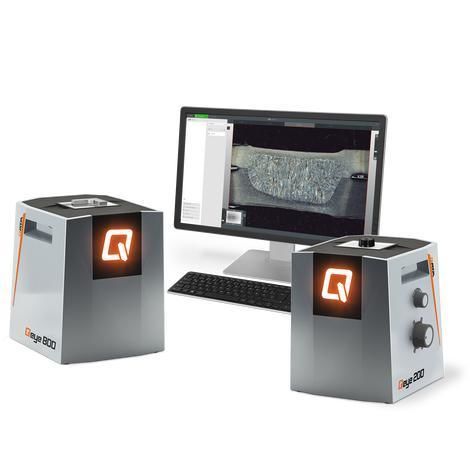

Os sistemas de análise ótica Qeye 200 e Qeye 800 são macroscópios inversos que fornecem imagem e medição reprodutíveis de macrosecções para soldas, juntas de soldagem e componentes. O Qeye 200 é optimizado para análise de soldadura a laser exigente (I&D, eletrónica, automóvel). O Qeye 800 destina-se a produção em série e ensaios de materiais onde são necessárias avaliações repetíveis. Ambos integram Intelligent Area Illumination (IAI) e o software Qpix Control2 para relatórios normalizados (p. ex. DIN EN ISO 5817).

Vídeo do produto
Vídeo introdutório disponível para o Qeye 800 que demonstra a disposição do sistema, modos IAI e operação básica (demonstração do produto).

Precisão compacta para análise detalhada de macrosecções

• Imagem e medição da geometria de soldas em macrosecções
• Inspeção de soldas a laser em aplicações automóvel e eletrónica
• Avaliação de juntas de solda e conjuntos delicados em microengenharia
• Monitorização de processo inline e offline em ambiente de produção
• Suporte de I&D para desenvolvimento de processos de união

Principais características óticas Qeye 200 / Qeye 800

• Sistema de câmara 12 megapixels (4K Ultra HD)
• Passos de zoom discretos: 0.63x – 1x – 1.6x – 2.5x – 4x
• Predefinições de campo de visão: aprox. 23.7 x 17.8 mm até 3.7 x 2.8 mm
• Controlo automático de brilho integrado e ajuste manual fino
• Manípulo com cinco posições de ampliação predefinidas para ajustes precisos

Áreas de aplicação

• Inspeção macro de soldas e avaliação conforme normas
• Controle de qualidade de soldas a laser (automóvel, eletrónica)
• Inspeção visual de defeitos de superfície e avaliação de PCB/componentes
• Ensaios de materiais em laboratório: penetração, forma de solda, análise de defeitos
• Garantia de qualidade de produção, monitorização de processo e I&D em tecnologia de união

Operação inovadora — benefícios

• IAI (Intelligent Area Illumination): iluminação LED da área de análise com quatro perfis comutáveis e reguláveis para reduzir reflexos
• Botões táteis capacitivos programáveis (usáveis com luvas) para acesso rápido a zoom, iluminação e funções de análise
• Painel tátil personalizável com cinco funções transportáveis para otimizar o fluxo de trabalho
• Design industrial robusto com suporte de amostra em vidro facilmente substituível e montagem à prova de pó
• Integração da análise ótica e ensaios de dureza via Qpix Control2 para relatórios unificados e imagem ao vivo/3D Smartview

Capacidades de medição e relatório

• Conjunto abrangente de ferramentas de medição: comprimentos, ângulos, círculos, polígonos para cálculo de área e perímetro
• Modo template com imagem de referência e elementos de inspeção predefinidos para inspeções repetíveis
• Linhas de medição com snapping e medições vinculadas para geometrias complexas
• Relatórios de ensaio conformes a normas (p. ex. DIN EN ISO 5817) com grupos de avaliação e documentação completa

Acessórios & ferramentas (seleção)

• Suportes de amostra em vidro 95 x 75 x 2 mm (vidro de silicato de alumínio) — conjuntos disponíveis
• Qeye Cover capa protetora para eliminar luz parasita e reflexos (padrão)
• Micrómetro de objeto 50 mm, resolução 0.1 mm — certificado de calibração opcional
• Materiais de limpeza: panos de microfibra e limpadores especiais para vidro recomendados para manutenção das amostras

Especificações técnicas

• Campo de visão: 23.7 x 17.8 mm – 3.7 x 2.8 mm (0.933 x 0.7" – 0.146 x 0.11")
• Níveis de zoom: 0.63x – 1x – 1.6x – 2.5x – 4x
• Câmara: 4K Ultra HD, 12 megapixels, USB 3.0
• Iluminação: IAI LED (Intelligent Area Illumination)
• Software: Qpix Control2
• Operação: PC externo (Windows 11 64-bit)
• Dimensões do suporte de amostra (C x L x A): 95 x 75 x 2 mm
• Peso máx. da amostra: 5 kg
• Interface: 1 x USB 3.0
• Alimentação: 100–240 V ~1/N/PE, 50–60 Hz
• Consumo: repouso ~35 W | operação ~60 W | máx ~100 W
• Dimensões (C x L x A): 220 x 220 x 260/365* mm (*incl. Qeye Cover)
• Espaço necessário: 300 x 300 mm
• Peso: 16 kg
• Temperatura ambiente: 18–28 °C
• Humidade máx.: 70% sem condensação
