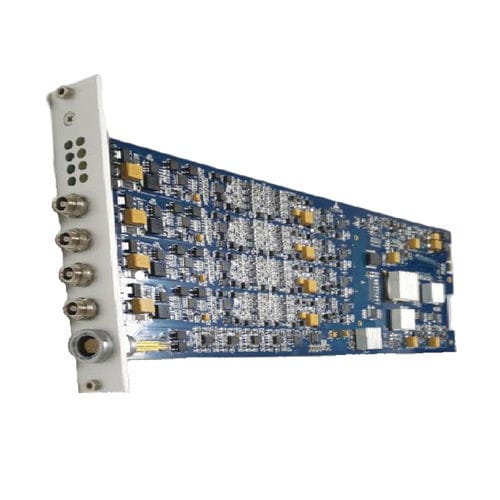

Placa de aquisição de emissão acústica 4-CH DAQ

PCI ExpressPCIFPGA

Existem dois tipos de placas de aquisição e processamento AE, a placa AE de 4 canais padrão e a placa AE de 4 canais com parâmetro EX, respetivamente. Ambas as placas AE são compatíveis com os chassis SEAU3H de 20 e 48 canais. Características： Módulo DAQ, 4 canais por placa, ADC independente de 16 bits, taxa de amostragem máxima de 10M / s por canal e armazenamento em cache independente de 1Gb. Placa AE padrão de 4 canais A placa AE padrão adopta o design de 4 canais por placa. Cada canal tem uma taxa de amostragem máxima de 10M/s, ADC independente de 16 bits, processamento de sinal de alta velocidade, placa de cache independente de 1GB, para garantir que os dados não se perdem; o filtro digital em tempo real de hardware exclusivo pode controlar arbitrariamente a largura de banda do sinal. Placa AE de 4 canais EX-Parameter A placa EX-Parameter AE é a placa AE padrão mais uma porta de entrada para entradas analógicas externas. A interface da porta externa sob as quatro portas de entrada AE é um conetor fêmea LEMO de 16 pinos, que pode adquirir os sinais analógicos externos de ±10V. Se existir um requisito de entrada de sensor externo, deve ser utilizada a placa EX-Parameter AE. Em cada período de tempo definido, o sistema lê os sensores externos através da porta de parâmetros externos e apresenta as leituras de tensão resultantes no software, juntamente com os parâmetros característicos do AE.
