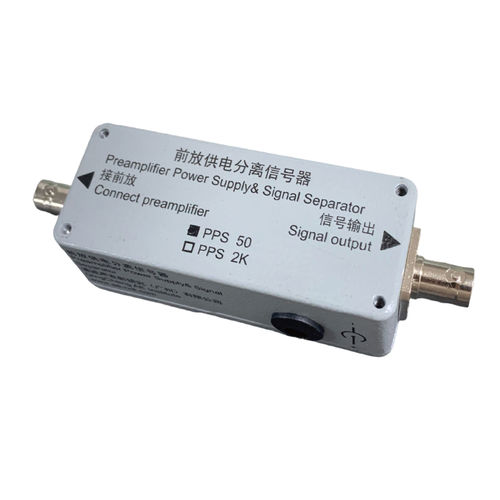

Fonte de alimentação elétrica de mesa PPS

encapsuladaCA/CCcom saída simples

O PPS é a fonte de alimentação do pré-amplificador e o separador de sinal. Quando se escolhe a placa de aquisição de dados que não pode fornecer energia ao pré-amplificador e também não há adaptador de energia que possa ser ligado ao pré-amplificador, é necessário ligar o PPS e o adaptador de energia para fornecer energia ao pré-amplificador, para garantir a utilização normal do pré-amplificador e para separar os sinais. Por exemplo, a maioria dos sistemas de aquisição não AE não fornece energia de tensão para as entradas analógicas, como osciloscópios ou NI DAQ. Assim, se estiver a utilizar estes DAQ ou instrumentos e também os seus sensores tiverem um pré-amplificador ou PAV incorporado, é necessário adicionar o PPS antes do seu DAQ. As ligações são demonstradas abaixo no diagrama. Existem dois tipos de PPS disponíveis, o PPS50 e o PPS2000, respetivamente. A diferença é a impedância de saída do PPS. Escolha o tipo de PPS de acordo com a impedância de entrada do DAQ ou dos osciloscópios. Se a impedância de entrada do instrumento final for baixa, escolha PPS50. Se a impedância de entrada for muito alta, escolha PPS2000.
