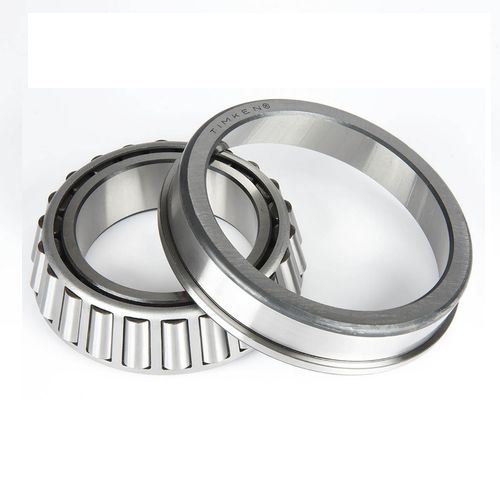

Rolamento de rolos cônicos LM series

radialaxialem aço

Especificações Série: LM11700 Número de peça do cone: LM11749 Número da peça da chávena: LM11710 Unidades de desenho: Imperial Peso de rolamento 0.10 Kg 0.2 lb Tipo de gaiola: Aço estampado Dimensões d - Furo 17.463 mm 0.6875 em D - Diâmetro Externo da Taça 39.878 mm 1.5700 em B - Largura do cone 14.605 mm 0.5750 em C - Largura da chávena 10.668 mm 0.4200 em T - Largura de rolamento 13.843 mm 0.5450 em Dimensões do Pilar e do Filete R - Retrocesso Cone "To Clear" Radius1 1.270 mm 0.050 em r - Rádio "Para Limpar" da Face Posterior da Taça2 1.27 mm 0.050 em da - Diâmetro da face frontal do cone de apoio 22.10 mm 0.87 em db - Diâmetro do dorso do cone de apoio 23.88 mm 0.94 em Da - Diâmetro do verso frontal da copa 37.59 mm 1.48 em Db - Diâmetro do verso da chávena 34.04 mm 1.34 em Ab - Cage-Cone Frontface Clearance 1.3 mm 0.05 em Aa - Cage-Cone Backface Clearance 0 mm 0 em a - Localização do Centro Eficaz3 -5,1 mm -0,2 em Classificações básicas de carga C90 - Classificação Radial Dinâmica (90 milhões de rotações)4 1710 lbf 7610 N C1 - Classificação Radial Dinâmica (1 milhão de rotações)5 6600 lbf 29400 N C0 - Classificação Radial Estática 5260 lbf 23400 N Ca90 - Dynamic Thrust Rating (90 milhões de rotações)6 838 lbf 3730 N Factores K - Factor7: 2.04 e - Factor ISO8: 0,29 Y - Factor ISO9: 2.1 G1 - Factor de Geração de Calor (Roller-Raceway): 4.8 G2 - Factor de Geração de Calor (extremidade Rib-Roller): 4.74 Cg - Factor Geometria: 0,0392 Os rolamentos de rolos cónicos são rolamentos de elementos rolantes que podem suportar forças axiais (ou seja, são bons rolamentos de impulso), bem como forças radiais.
