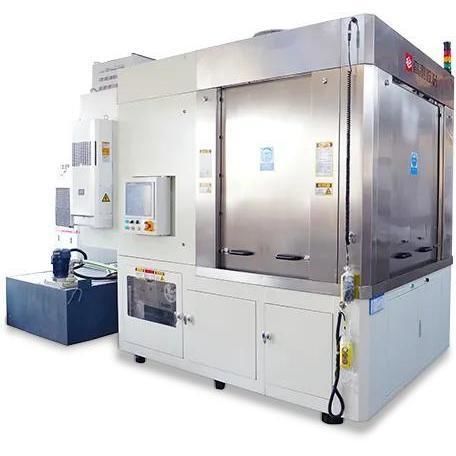

Máquina de corte com fio diamantado GC-CQ1880UH

de múltiplos aramespara metaisde wafer

Introdução do produto
Equipamento especializado de corte multi-fios para materiais magnéticos usando fio diamantado, projetado para produção industrial com alta rigidez, continuidade e eficiência energética.

• Componentes principais, como a base da máquina, são fabricados por fundição; os rolos adotam uma estrutura de posicionamento em duplo cone combinada com acionamento direto síncrono por servomotor, melhorando a rigidez do eixo e a estabilidade em alta rotação.
• Equipado com função de parada lenta em caso de falta de energia para reduzir o risco de quebra do fio durante interrupções inesperadas e assegurar a continuidade da produção.
• Inclui um módulo de recuperação de energia que recupera eficientemente a energia de frenagem gerada pelo movimento alternado dos rolos, reduzindo o consumo elétrico operacional.
• Alta capacidade de afinamento do fio diamantado enquanto oferece grande produção por ciclo, equilibrando a estabilidade na corte de lâminas finas e a eficiência para peças mais espessas.

Parâmetros do produto
Item — Unidade — Parâmetro
Tamanho máximo de processamento — mm — 180(W)×800(L)×160(H) × Double-Station
Espessura da lâmina — mm — 1–20
Velocidade máxima do fio — m/min — 2100
Direção de alimentação — — Vertical para cima
Velocidade de alimentação — mm/min — 0.1–9
Diâmetro do fio — mm — 0.10–0.25
Capacidade máxima de armazenamento de fio — km — 50 (fio diamantado 0.10)
Dimensões do equipamento — mm — Aprox. 3200(L)×1800(W)×2900(H)
Peso do equipamento — t — Aprox. 10

Especificações técnicas

• Modelo: GC-CQ1880UH
• Aplicação: Corte multi-fios de materiais magnéticos com fio diamantado
• Tamanho máximo de processamento: 180(W)×800(L)×160(H) (Double-Station)
• Espessura da lâmina: 1–20 mm
• Velocidade máxima do fio: 2100 m/min
• Direção de alimentação: Vertical para cima
• Velocidade de alimentação: 0.1–9 mm/min
• Diâmetro do fio: 0.10–0.25 mm
• Capacidade máxima de armazenamento de fio: 50 km (com fio diamantado 0.10)
• Dimensões (C×L×A): Aprox. 3200 × 1800 × 2900 mm
• Peso do equipamento: Aprox. 10 t
• Construção: Base fundida; posicionamento de rolos por duplo cone; acionamento direto síncrono por servomotor
• Segurança/continuidade: Função de parada lenta em caso de falta de energia para reduzir risco de quebra do fio
• Energia: Módulo de recuperação de energia integrado para regeneração durante a frenagem
• Desempenho: Forte capacidade de afinamento do fio diamantado e alto rendimento por ciclo para equilibrar estabilidade em lâminas finas e eficiência em espessas
