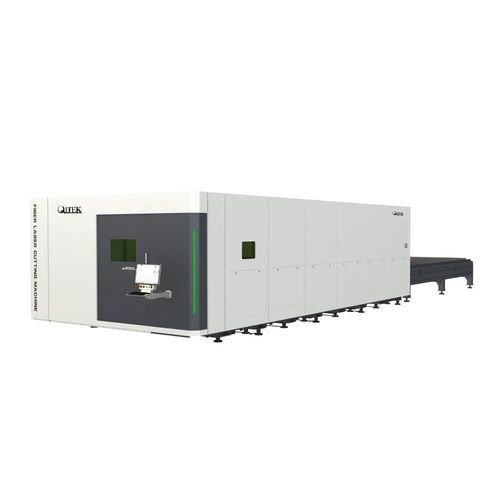

Máquina de corte a laser de fibra GI series

para metaispara chapascontrolada por CLP

Visão geral do produto
A máquina de corte de velocidade ultra-alta da série QLTEK GI é uma solução de nível-industrial projetada para fábricas e linhas de produção automatizadas. Com potência de 3 a 40 kW, alta velocidade e excelente estabilidade, ela aumenta a eficiência de corte e reduz os custos por peça, tornando-a a escolha ideal para uma produção eficiente e confiável.

Resumo da série GI
• Potência: 3.000 W - 40.000 W
• Área de Trabalho (L): 3048 ~ 12000 mm
• Área de Trabalho (W): 1524 ~ 2580 mm
• X/Y máx. Velocidade de ligação: 140 ~ 200 m/min
• Alta potência, alta velocidade, alta capacidade de carga, grande formato

Por que escolher a série QLTEK GI?

• Ultra-alta velocidade
• Alta precisão
• Alta qualidade
• Alta segurança
• Inteligentização

Comparado com soluções convencionais de corte a laser
Recurso | Nossa Máquina | Soluções Convencionais
Estabilidade de corte | Alto, adequado para corridas longas | Pode variar
Corte chanfrado | Suportado | Limitado ou opcional
Dados de processo | Abrangente e otimizado | Básico
Estrutura da Máquina | Materiais reforçados e premium | Construção padrão
Operação | Intuitivo e ergonômico | Mais complexo

Recursos principais

• Feixe de liga de alumínio de alta resistência
  • Peso leve
  • Alto desempenho dinâmico
• Máquina-ferramenta com estrutura soldada integral
  • Projeto da estrutura oca e semi-oca da base do torno principal
  • Máquina-ferramenta com estrutura soldada em placa de aço
• Sistema de lubrificação automática
  • Integração inteligente
  • Controle visual e manutenção simplificada
• Remoção de poeira de partição dupla face
  • Menos fumaça e poeira, proteção ambiental
• Pés de suporte combinados auto-adaptáveis
  • Design de junta esférica dupla reduz impacto e vibração; operação em alta-velocidade mais estável
• Cabeça de corte a laser com foco automático
  • Design óptico novo cobrindo >90% da área de resfriamento de água, controlando o calor de corte
  • Estrutura de espelho protetor tipo gaveta multicamadas; manutenção simples e baixo custo de uso
  • Detecção de múltiplas temperaturas e monitoramento em tempo real do status da cabeça de corte
• Sistema de controle Beckhoff
  • Desenho integrado + agrupamento de cames
  • Manutenção de diagnóstico
  • Biblioteca de processos especializados
  • Interconexão de estatísticas de produção

Galeria de amostras de processamento
Imagens de amostras e exemplos de peças cortadas por laser ilustram a capacidade de corte de precisão e acabamento da série GI (imagens de amostra integradas na página do produto).

Características / especificações técnicas

• Série: GI series
• Modelos disponíveis: GI3015, GI4020, GI6025, GI8025, GI12025
• Potência: GI3015 / GI4020 / GI6025: 3 kW - 20 kW; GI8025 / GI12025: 12 kW - 40 kW
• Área de corte (comprimento x largura): GI3015: 3048 mm × 1524 mm; GI4020: 4100 mm × 2080 mm; GI6025: 6150 mm × 2580 mm; GI8025: 8000 mm × 2500 mm; GI12025: 12.000 mm × 2.500 mm
• X - Deslocamento do eixo: GI3015: 3100 mm; GI4020: 4100 mm; GI6025: 6200 mm; GI8025: 8100 mm; GI12025: 12.200 mm
• Y - Deslocamento do eixo: GI3015: 1570 mm; GI4020: 2130 mm; GI6025 / GI8025 / GI12025: 2600 mm
• Curso do eixo Z: GI3015 / GI4020: 280 mm; GI6025: 350 mm; GI8025 / GI12025: 380 mm
• Precisão de posicionamento do eixo X/Y: ±0,03 mm/m
• X/Y Máx. Velocidade de ligação: GI3015 / GI4020 / GI6025: 140 m/min; GI8025 / GI12025: 200 m/min
• X/Y Máx. Aceleração de ligação: GI3015 / GI4020 / GI6025: 2.5 g; GI8025: 1.8 g; GI12025: 1.5 g
• Aplicações típicas: Linhas de produção automatizadas, corte de chapas metálicas em grande formato, peças de HVAC, componentes automotivos, processamento de chapa de precisão
