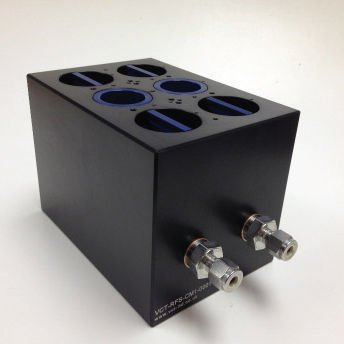

Distribuidor manifold de calibração CM1

multiviasem alumíniopara gás

Calibração da humidade para qualquer tipo de sonda O CM1 é um coletor utilizado para a calibração de sondas de humidade relativa e de ponto de orvalho numa variedade de cenários. Possui 6 portas de sonda, cada uma das quais pode ser equipada com um adaptador para encaixar qualquer sonda entre 4 e 30 mm de diâmetro. Está incluída uma série de pontos de inserção de PRT para que os gradientes térmicos através do coletor possam ser determinados utilizando termómetros de referência multicanal, tais como o MBW T12. A entrada e a saída do CM1 são conexões Swagelok padrão de 6 mm. Estes podem ser ligados a qualquer tipo de gerador de humidade, higrómetro de referência ou equipamento de calibração onde exista um fluxo de gás. O conjunto completo é colocado num ambiente controlado na gama de -50...200 °C. A elevada massa térmica do CM1 estabiliza as flutuações de temperatura, pelo que a estabilidade da humidade se baseia apenas no gerador de humidade. Calibração da temperatura A maioria das sondas RH inclui medição de temperatura. Utilizado corretamente, o CM1 permitirá ao engenheiro de calibração calibrar simultaneamente a medição de temperatura integrada. As portas da sonda de umidade relativa ou os pontos de inserção do PRT na parte superior do CM1 podem ser usados para a calibração do termômetro. O CM1 pode ser colocado numa câmara climática ou numa superfície com temperatura controlada. A elevada massa térmica do CM1 reduz as flutuações de temperatura a curto prazo, mas aumenta a resposta a alterações, pelo que é essencial uma avaliação adequada para determinar a melhor capacidade de medição. Portas de sonda configuráveis Cada porta de sonda liga-se em série ao gás que flui através do coletor. Os adaptadores de sonda estão disponíveis em plástico (acetal) para utilização na gama de -20...80 °C e em alumínio para a gama de -50...200 °C.
