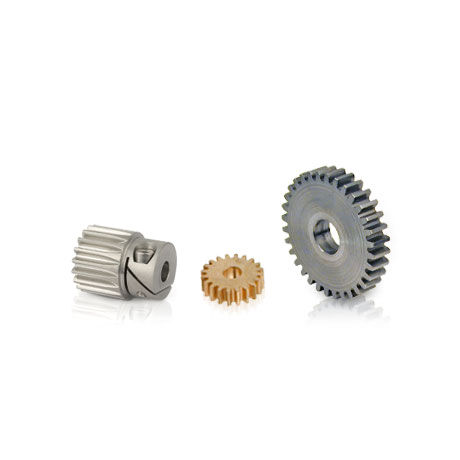

Engrenagem reta KSS0.5-30C

de dentes retoscom cubo

Módulo 0,5, 30 Engrenagem dentada de aço suave com parafuso de ajuste Qtde 1 - 910 - 2425 - 4950 - 99100+ Preço/Unidade R$13,39 R$12,79 R$12,20 R$11,61Pedido de Cotação Lead Time2 wks2 wks2 wks2 wks3 wks Especificações do produto (As dimensões apresentadas são apenas para referência, consulte a nossa página de catálogo para obter dados técnicos precisos) Módulo ( Breu)0.5 Material Aço-carbono Classe de QualidadeComerciais Não. Dos Dentes30 Estilo Hub Com Hub & set screw Tamanho do furo6,00 mm Largura da face5,00 mm Passo Dia.15.00 mm Hub Dia. (0 = Sem Hubless)13,00 mm Ângulo de pressão 20,0 ° [Cuidado com as características do produto] Para produtos com um furo roscado, um conjunto o parafuso está incluído. Os torques admissíveis indicados na tabela são valores calculados de acordo com as condições de utilização assumidas. Por favor, veja a página 35 para mais detalhes. Os valores da folga mostrados na tabela são os valores teóricos para o backlash na direcção normal para um par de engrenagens idênticas em malha. Se o diâmetro do furo for inferior a Ø 4, a tolerância é H8. Se o tamanho do furo for Ø 5 ou Ø 6, e o comprimento do buraco excede 3 vezes o tamanho do furo, a tolerância também é H8. O uso do conjunto em forma de S3T e S1T os parafusos para fixação das engrenagens a um eixo são aplicável apenas ao uso de cargas leves. Para fixação segura, por favor use pinos de bucha, em combinação. * Por favor, veja o livro um para produtos adicionais nestes módulos. [Cuidado nas Operações Secundárias] Por favor, leia "Cuidados a ter com o desempenho Operações Secundárias" na página 36 quando realizar modificações e/ou secundários operações por questões de segurança. Evite realizar operações secundárias que reduz a largura do dente, uma vez que afecta precisão e força.
