Placa de E/S analógica eGalvanica

serialRS485de temperatura

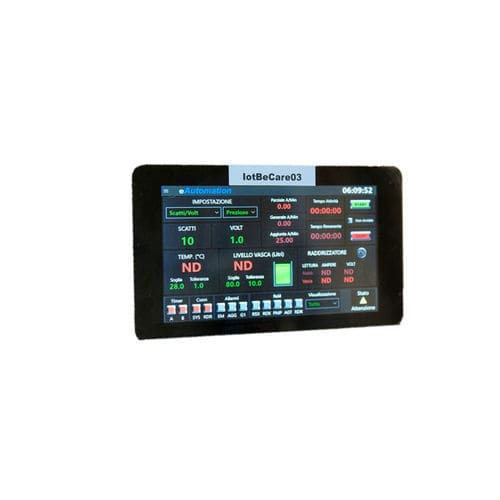

O sistema eletrónico “eGalvanica” permite controlar, adquirir e visualizar os principais parâmetros que distinguem um banho galvânico. O sistema é composto por um display TFT touch-screen de 7 polegadas acionado por um PC industrial com interface de usuário e funções de supervisão e uma placa microcontroladora que executa todas as funções de I/O voltadas para a galvânica. Esta última placa, além de fornecer alimentação ao PC industrial, comunica-se com ele através de uma linha serial RS485 com protocolo proprietário. CARACTERÍSTICAS PRINCIPAIS • N. 2 entradas de voltímetro com 2 dígitos decimais. • N. 2 entradas de amperímetro para derivações de 60mV. • N. 10 entradas para contacto sem tensão, utilizáveis ​​para flutuação ou outro. • N. 2 entradas de sonda de temperatura NTC ou PTC configuráveis ​​a partir da interface do usuário. • N. 2 entradas para sonda de temperatura Pt100. • N. 2 entradas 0/4-20mA ou 0/2-10V configuráveis ​​desde a interface do usuário. • N. 3 entradas Aux para contatos livres de tensão. • Sensor de pressão N. 1 para medições de nível a bordo. • N. 9 Saídas a relé 250V 5A contato livre. • N. 2 saídas analógicas 4-20mA/0-20mA não isoladas opticamente. • N. 1 saída de alimentação auxiliar DC 12V 0,5A. • N. 1 saída de alimentação 5V 2A DC para PC industrial com display de 7”.
