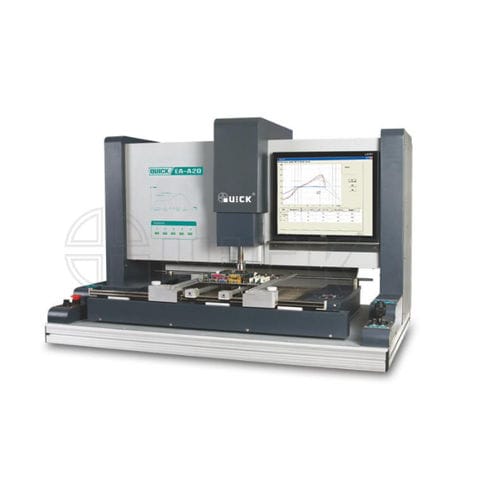

Estação de reparação a ar quente EA-A20

automáticapara BGA

1. Elevada automatização, um toque para retrabalho, soldadura, recolha e colocação do chip, fácil operação. 2. Ventilador CC sem escovas de grande potência, sensor de circuito fechado, controlo de disparo de zero microcomputador, ar de grande volume com temperatura constante. Sem necessidade de fonte de ar externa, aplicação flexível. 3. Zona de temperatura de sete fases, pode ser utilizada para BGA reflectora de luz, BGA multicamadas e caixa de protecção metálica, POP. 4. Concepção integrada, os sistemas de aquecimento e alinhamento integram-se bem. 5. Alinhamento de prisma óptico dicromático, controlo de joystick. 6. Ventilador de fluxo transversal, controlável por velocidade do ar, área de aquecimento inferior de arrefecimento e PCB, de acordo com os requisitos do processo. 7. Interface QUICKSOFT, acesso à operação e funções de análise de perfil disponíveis, pode analisar eficazmente a velocidade de pré-aquecimento, pico de temperatura, tempo de manutenção da temperatura e taxa de arrefecimento 8. Vários bocais, fácil substituição. Modelo EA-A20 Potência geral 6600 W(Max) Fonte de alimentação 220V AC 50HZ Temperatura de aquecimento do ar quente 400°C(Max) Temperatura de pré-aquecimento do fundo 400°C(Máximo) Potência do aquecedor de topo(ar quente) 1200W Potência do aquecedor inferior (pré-aquecimento por infravermelhos) 1600 W Fluxo de ar quente 60 L/S Tamanho de pré-aquecimento por radiação de fundo 550 mm *450 mm Tamanho máximo da placa de circuito 600 mm *650 mm Faixa de tamanho do chip 2*2 mm - 60* 60 mm Precisão de colocação ± 0.02mm Força de colocação 1,5 N / montagem de pressão zero (dois modos) Velocidade do ar ajustável do ventilador de arrefecimento lateral ≤35m3／min Câmara 36*12 vezes a ampliar Resolução horizontal 500 linhas
