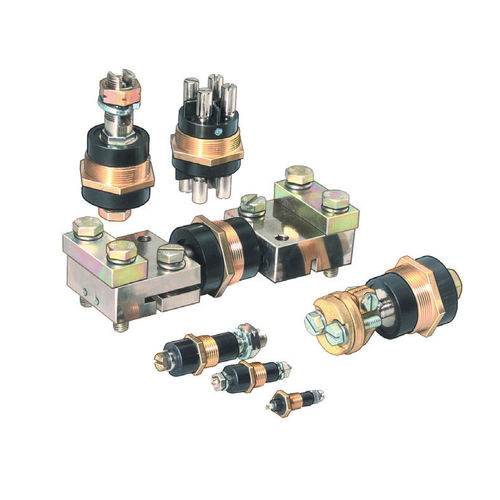

Luva em resina epóxi 8171/20-ZL-C147

de ligaçãopassa-murocom rosca

Alimentação eléctrica em armários Ex d À prova de fogo e isolada da parede do invólucro Versão com: Grampos com fendas, grampos em U, ligações soldadas Para tensões até ao máx. 1000 V e correntes até, no máx. 630 A Descrição funcional As buchas condutoras permitem a alimentação de energia em invólucros com o tipo de proteção "antideflagrante". São inseridos na parede do invólucro de modo a ficarem à prova de fogo e isolados. O pino de passagem é colocado no centro de um anel roscado e as peças são unidas para formar uma unidade inseparável utilizando material isolante de primeira qualidade e resistente a fugas de corrente (resina epóxi). As distâncias de fuga e as folgas aumentadas de acordo com a norma IEC/EN 60079-7 aplicam-se aos pontos terminais de ligação que sobressaem no invólucro Ex e. As buchas dos condutores devem ser fixadas de forma a não se soltarem. Proteção contra explosão Área de aplicação (zonas) - 1, 2 Certificado de gás ATEX - PTB 00 ATEX 1066 U Certificado de gás IECEX - IECEx PTB 06.0080U Versão Ex - Sim Proteção contra explosão de gás IECEx - Ex de IIC Gb Proteção contra explosão de gás ATEX - II 2 G Ex de IIC Gb Certificados - ATEX (PTB), China (CQST), IECEx (PTB) Dados mecânicos Largura entre faces - WAF14 Material do parafuso de passagem - cobre Material de moldagem - Resina epóxi Terminal de ligação Ex d - Ligação soldada Terminal de ligação Ex e - Parafuso de cabeça cilíndrica Secção transversal da ligação - 2,50 mm² Número de parafusos - 1 Tamanho da rosca - M10 Passo da rosca - 1 Peso - 116 g Peso - 0,26 lb
