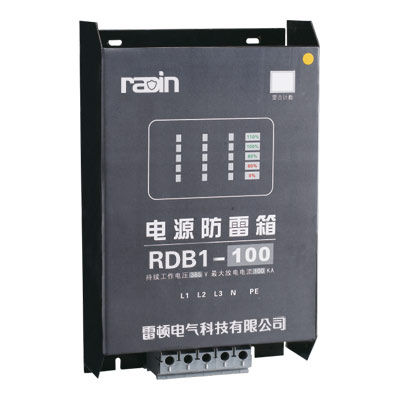

Caixa de proteção monofásica RDB1 series

trifásica

Aplicação A caixa de proteção contra raios de precisão da série RDB1 para o sistema de fornecimento de energia, aplicada principalmente à proteção contra raios de classe B, C, adequada para todo o tipo de sistema de fornecimento de energia sem manutenção com AC 50/60Hz, 220/380V. Adequado para a proteção contra sobretensões para todo o tipo de equipamento eletrónico de precisão e todo o tipo de equipamento de alimentação de baixa tensão da rede financeira, correios e tele-comunicações, telecomunicações, energia eléctrica, estação de serviço, estação de portagem rodoviária, caminhos-de-ferro, aeroporto, edifícios altos, casas residenciais, etc. Evita os danos causados por sobretensão provocada por relâmpagos ou sobretensão de comutação. Caixa de proteção contra raios RDB1 Estrutura principal e princípio de funcionamento A caixa de proteção contra raios é composta por um disjuntor de alta capacidade de interrupção, SPD e teste do estado de funcionamento, parte do visor, a parte principal é o SPD. A ligação paralela do SPD com o fio de alimentação, em estado normal, é um estado de alta resistência, quando há uma sobretensão instantânea na rede eléctrica devido a um relâmpago ou outras razões, o SPD quebra imediatamente dentro de nanossegundos para descarregar a corrente do relâmpago, para então proteger o equipamento na rede eléctrica. Depois que o surto desaparece, o SPD recupera o status de alta resistência novamente, sem influência no funcionamento normal da rede elétrica. Quando o curto-circuito de desnaturação do SPD ou a instalação incorrecta faz com que o fluxo de raios exceda o seu valor máximo.
