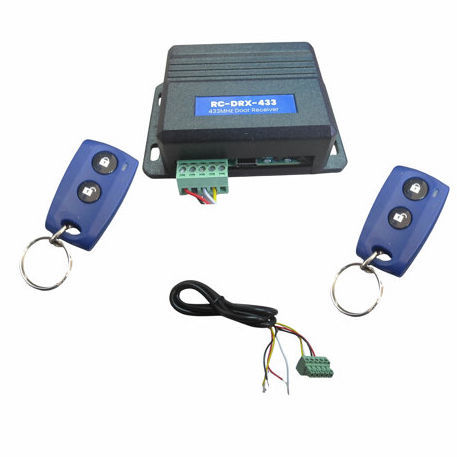

Interface sem fio de controle de acesso para porta RC-DCK-433

Visão geral
O kit RC-DCK-433 é uma solução RF profissional para controlar e ativar portas automáticas, portões e sistemas de acesso, eliminando a necessidade de cabos entre os dispositivos de comando e as unidades de automação. Reduz o tempo de instalação, a complexidade do cabeamento e os custos; adequado para retrofit e instalações novas.

Principais benefícios

• Sem cabos entre dispositivos
• Configuração completa por software (configurável por PC via USB-C)
• Instalação e comissionamento rápidos
• Máxima flexibilidade para diferentes configurações de automação
• Tecnologia RF fiável em 433 MHz
• Redução de erros na instalação e manutenção

Banda de operação e desempenho
O sistema opera na banda de 433 MHz (frequência operativa 433,92 MHz), padrão para comunicações sem fios de curta e média distância. O projeto radio fornece desempenho estável, boa resistência a interferências e fiabilidade a longo prazo em ambientes industriais e comerciais.

Características técnicas (resumo)

• Tensão de alimentação Transmissor (RCTV-08): CR2032 (3.0 V)
• Tensão de alimentação Unidade Receptor (RC-DRX-433): 9.0 ÷ 15.0 V DC
• Corrente de alimentação Transmissor (máx): 7.0 mA
• Corrente de alimentação Receptor (máx): 35.0 mA
• Frequência operativa: 433.92 MHz
• Potência de rádio emitida Transmissor (máx): 7.0 dBm
• Temperatura operativa: -40 °C a 80 °C

E/S do kit e indicadores (conector / mapeamento de pinos)

• Pino 1: Alimentação +12V DC/AC
• Pino 2: Alimentação GND DC/AC
• Pino 3: COM (Comum)
• Pino 4: NO (Normalmente Aberto)
• Pino 5: NC (Normalmente Fechado)
• Pino 6: USB tipo C para configuração
• Pino 7: LED verde (relé ativo)
• Pino 8: Não usado (reservado)
• Pino 9: LED azul (comando recebido)
• Pino 10: RESET
• Pino 11: LED vermelho (alimentação)

Exemplos de módulos incluídos & especificações relacionadas

• RC-TFSK3-434 — Módulo transmissor FSK 433.92 MHz, Vdc 2.4 ÷ 3.6 V, Corrente 14.5 mA, Potência 10 dBm, Dimensão 20.32 x 11.43 mm
• RC-TFSK4-434 — Módulo transmissor FSK 433.92 MHz, Vdc 2.4 ÷ 3.6 V, Corrente 14.5 mA, Potência 10 dBm, Dimensão 30.5 x 10.3 mm
• RC-TASK2-868 — Módulo transmissor ASK/OOK (exemplo) com oscilador de cristal, Vdc 2.2 ÷ 3.6 V, Corrente 21/15 mA, Frequência 868.30 MHz, Potência 10 dBm, Dimensão 20.32 x 11.43 mm

Características / Especificações

• Modelo do produto: RC-DCK-433
• Frequência de operação: 433.92 MHz
• Alimentação do transmissor (exemplo): CR2032 (3.0 V) para transmissor de mão (RCTV-08)
• Alimentação do receptor: 9 ÷ 15 V DC (RC-DRX-433)
• Corrente de alimentação transmissor (máx): 7 mA
• Corrente de alimentação receptor (máx): 35 mA
• Potência de rádio emitida (transmissor): até 7 dBm
• Temperatura de operação: -40 °C a 80 °C
• E/S do kit: saídas de relé COM / NO / NC, entrada +12 V, GND, porta de configuração USB type-C
• Indicadores LED: Verde (relé ativo), Azul (comando recebido), Vermelho (alimentação)
• Configuração: Controlo completo por software via PC (USB type-C)
