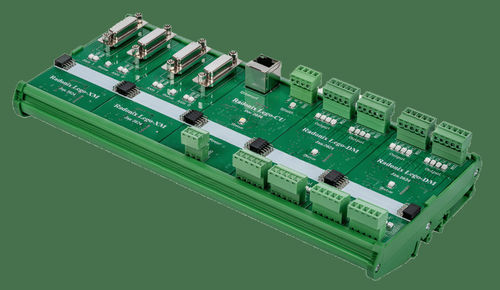

Controle CNC para máquinas de produção Lego

para router CNCde 6 eixosde 8 eixos

Radonix Lego é um sistema de controle CNC totalmente modular composto por uma Unidade de Controle (Lego-CU), Módulos de 2 Eixos (Lego-XM) e Módulos de I/O Digitais Configuráveis (Lego-DM). Adicione ou remova instantaneamente eixos e I/O para atender às suas necessidades exatas—nunca pague por capacidade não utilizada. Módulos e Principais Características: - 1. Módulos de Eixos (Lego-XM): Por módulo: 2 eixos de movimento independentes, Máximo: 8 módulos, Indicadores LED: “Status” + “Step/Dir” por eixo, Instalação: Deslizar sobre trilho DIN, endereçamento automático através do backplane. - 2. Unidade de Controle (Lego-CU): Função: Coordena todos os módulos e fornece link Ethernet/TCP-IP para PC, Alimentação e barramento: fornecimento de 18–30 V, barramento de trilho DIN para dados e detecção de troca a quente. - 3. Módulos de I/O Digitais (Lego-DM): Configuração padrão: 8 entradas opto-isoladas (X0…X7) + 8 saídas comutáveis (Y0…Y7), Máximo: 8 módulos, Atribuição flexível: mapeamento de I/O configurável por firmware, seleção ativo-alto/baixo, debounce (1–50 ms), Proteção: limitação de corrente de curto-circuito com reinicialização automática, LEDs: indicadores de status por canal + LED de saúde geral. Configurações de Configuração: - Configuração: 1 XM + 1 DM, Eixos: 2 eixos, I/O: 8 entradas / 8 saídas, Caso de Uso: roteador de 3 eixos + sensores básicos - Configuração: 2 XM + 2 DM, Eixos: 4 eixos, I/O: 16 entradas / 16 saídas, Caso de Uso: linha compacta de pick-and-place - Configuração: 4 XM + 4 DM, Eixos: 8 eixos, I/O: 32 entradas / 32 saídas, Caso de Uso: centro de usinagem de médio porte - Configuração: 8 XM + 8 DM (máx.), Eixos: 16 eixos, I/O: 64 entradas / 64 saídas, Caso de Uso: linha de produção totalmente automatizada Características / Especificações Técnicas: - Sistema de controle CNC modular - Unidade de Controle (Lego-CU) - Módulos de 2 Eixos (Lego-XM) - Módulos de I/O Digitais Configuráveis (Lego-DM) - Link Ethernet/TCP-IP para PC - Fornecimento de energia de 18–30 V
