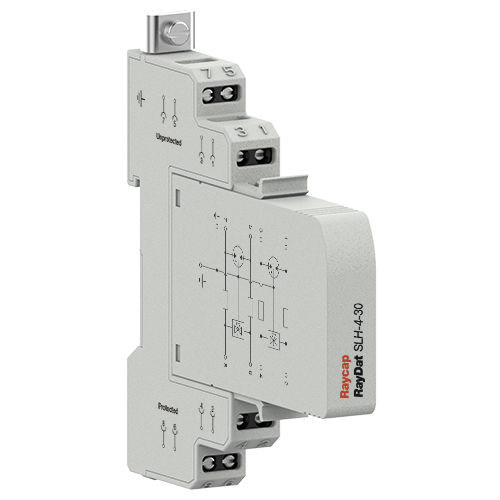

Dispositivo de proteção contra surtos modular RayDat SLH-2 / SLH-4

tripolarde descarga de gáspara trilho DIN

RayDat SLH-2 Estas eficientes barreiras de sobretensão contêm fases de protecção grosseiras e finas e fornecem protecção contra sobretensões longitudinais e transversais. O estágio inicial de proteção compreende um tubo de descarga de gás tripolar e é projetado para desviar a energia de sobretensão primária. O estágio de proteção fina subseqüente é realizado utilizando díodos de avalanche bidirecionais rápidos de silício. Na concepção deste estágio de proteção fina é tomado cuidado para evitar a carga capacitiva da linha e assim garantir uma baixa perda de inserção e uma ampla faixa de freqüência de operação. As impedâncias de linha em série asseguram a coordenação de energia entre os estágios de proteção grosseira e fina em todos os níveis do surto incidente. Para proteger contra os perigos de choque elétrico e incêndio que muitas vezes resultam quando ocorre contato de freqüência de energia entre linhas de energia e de comunicação, freqüentemente chamado de incursão na rede elétrica, um termo-clip é incluído no estágio de proteção primária para desviar a corrente de freqüência de energia para a terra. O design do módulo plug-in/base facilita a substituição de um módulo avariado sem a necessidade de remover a cablagem do sistema. Se o módulo for desconectado da base, as linhas de conexão permanecem habilitadas. RayDat SLH-4 Tal como o RayDat série SLH-2, o SLH-4 proporciona o mesmo nível de protecção a dois pares de circuitos independentes. Uma série de tensões de proteção estão disponíveis para garantir que o usuário seja capaz de selecionar a tensão de fixação mais próxima do funcionamento normal do sinal do equipamento que está sendo protegido. O design do módulo plug-in/base facilita a substituição de um módulo avariado sem a necessidade de remover a cablagem do sistema. Se o módulo for desconectado da base, as linhas de conexão permanecem habilitadas.
