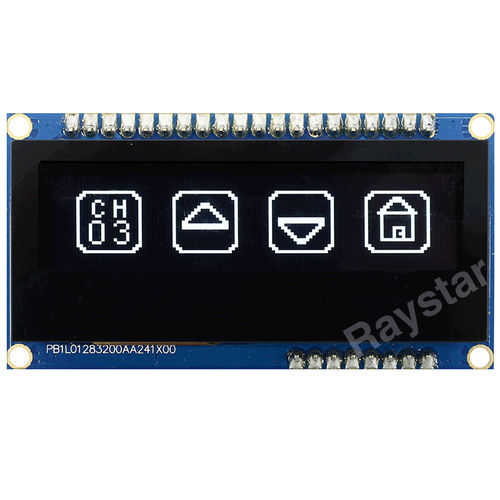

Módulo de visualização com tela sensível ao toque capacitiva REP012832A-CTP

OLEDem coresgráfico

REP012832A-CTP é um módulo de visualização gráfica OLED de matriz de pontos 128x32 COG com PCB & painel de toque capacitivo. O ecrã táctil brilhante tem integrado o IC FT6336U que suporta a detecção táctil de 1 ponto. O tamanho da área activa é de 2,23" diagonal com dimensão do módulo 66,5x35,0mm. Este módulo OLED de 2,23 polegadas tem o IC SSD1305 incorporado, e apresenta uma elevada relação de contraste de 10.000 : 1. Há muitas opções de interface à escolha, incluindo 6800, 8080, SPI de 4 fios, interface I2C. A tensão de alimentação lógica varia entre 3,2V-3,5V, o valor típico é de 3,3V. As cores de emissão disponíveis são branco, amarelo e azul. Existem dois métodos de montagem deste módulo, um é a utilização de cabeça de pino; o outro é a sua fixação com furos para parafusos. Além disso, fornecemos 3 interfaces de ligação para os clientes escolherem: PIN, FPC (necessita de um conector extra), e Barra Quente. Além disso, fornecemos também um pequeno motor vibratório e campainha como acessórios adicionais opcionais. Este módulo OLED gráfico de 2,23 polegadas é um bom ajuste para aplicação doméstica inteligente, sistema de controlo inteligente, equipamento médico, etc Estrutura - COG+FR+PCB - Tamanho (Diagonal) - 2,23 - polegada Matriz de pontos / Resolução - 128 × 32 - pontos Dimensão do módulo - 66,5 × 35,0 × 10,55 (Máximo) - mm Área de visualização - 56,02 × 14,1 - mm Área activa - 55.018 × 13.098 - mm Tamanho Ponto / Pixel - 0,408 × 0,388 - mm Ponto / Pixel Pitch - 0,43 × 0,41 - mm Cor Emissora - Branco, Amarelo, Azul - Modo de visualização - Matriz Passiva - IC - SSD1305 - Interface - 6800, 8080, 4-Wire SPI, I2C - PCAP IC - FT6336U - Interface PCAP - I2C - Pontos de Detecção - 1 - Pontos Painel Táctil - Painel Táctil Capacitivo - Superfície - Brilho normal - Fonte de alimentação - 3V - Direito - 1/32 direito
