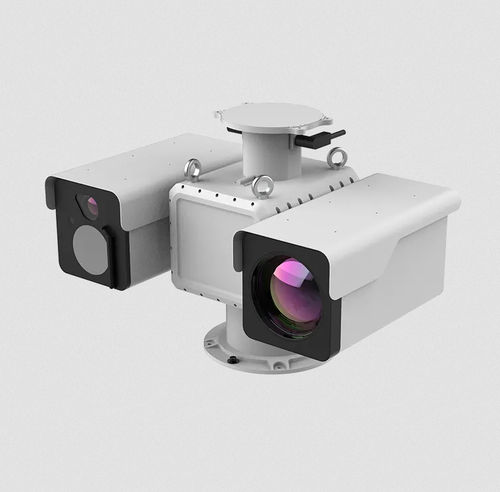

Sistema de posicionamento automático PM6

mediante câmeracom controlador

Visão geral do produto
O Sistema de Posicionamento Multiespectral PM6 Series apresenta um design coaxial integrado com cargas úteis superior e inferior que fornecem imageamento multiespectral (térmico e visível). Fornece uma base de montagem para módulos de detecção adicionais e simplifica a conversão de coordenadas durante a redetecção, melhorando precisão e eficiência operacional. A arquitetura avança da coordenação multidimensional para a fusão completa de dados para vigilância robusta em cenários de segurança exigentes.

Principais características

• Opções de detector infravermelho: detector VOx não refrigerado e detector MWIR refrigerado de alto desempenho (T2SL) com algoritmos avançados de imagem IR para imagens claras em longas distâncias.
• Imageamento duplo espectro: canal térmico até 640×512; canal visível até 4 MP (2688×1520).
• Ópticas de longo alcance: lente térmica não refrigerada 25–225 mm (zoom contínuo) e opção refrigerada 30–660 mm; comprimento focal do módulo visível até 15–775 mm.
• Análise de vídeo inteligente (VCA): intrusão de área, tripwire, detecção humano/veículo/barco/fogo, cruzamento de linha, eventos de entrada/saída.
• Arquitetura coaxial: plataforma de detecção integrada que simplifica calibração e aumenta precisão e eficiência de busca/rastreamento.
• Integração de plataforma: compatível com ONVIF e outros protocolos padrão; SDK disponível para desenvolvimento secundário.

Aplicações

• Segurança de costa e portuária
• Monitoramento de incêndios florestais
• Observação urbana em alta altitude
• Segurança perimetral de infraestruturas críticas, campos de petróleo e gás, minas

Especificações técnicas

• Módulo térmico — Tipo de detector: detector infravermelho VOx não refrigerado ou detector infravermelho refrigerado T2SL.
• Faixa espectral: 8 ~ 14 μm (onda longa) e 3.4 ~ 5.0 μm (onda média).
• NETD: ≤40 mK @ F1.0 (não refrigerado), ≤20 mK @ F4.0 (refrigerado).
• Resolução térmica: 640 × 512.
• Tamanho do pixel: 12 μm ou 15 μm.
• Distância focal térmica (opções): 25–225 mm (não refrigerado) e 30–660 mm (refrigerado).
• Módulo óptico (Visível) — Sensor: CMOS 1/1.8" 4MP; Resolução: 2688 × 1520; Distância focal: 15–775 mm; Modo de foco: Auto / Manual / Auto pontual.
• PTZ — Pan: 360° contínuo, velocidade 0.1°–100°/s; Tilt: -90° a 90°, velocidade 0.01°–100°/s.
• Capacidade de carga superior: 35 kg.
• Estabilização giroscópica: suporta estabilização de imagem.
• Modos de varredura: Preset / Tour / Pattern / Varredura linear.
• Função inteligente — Detecção inteligente: tripwire, cruzamento de linha, intrusão regional e outras funções IVA.
• Auto‑enquadramento coaxial: suportado.
• Gravação inteligente: gravação acionada por alarme e gravação por perda de rede com retomada automática.
• Detecção de falhas: alarmes para desconexão de rede, conflito de IP, erro de cartão SD, acesso ilegal, alerta de queima, detecção anormal.
• Vinculação de alarme: gravação de vídeo / instantâneo / saída de alarme / e‑mail / vinculação PTZ / alarme audível e visual.
• Interface do sistema — Alimentação: DC 48V ±15%.
• Comunicação: 1 × RJ45 10M/100M auto‑adaptativo; 1 canal RS485.
• Interface de armazenamento: Micro SD (até 1 TB).
• Geral — Condições de operação: -40°C a +70°C; humidade < 90% RH.
• Proteção contra entrada e surtensão: IP66; TVS 6000V; proteção contra raios, surtensões e picos.
• Consumo de energia: Máx. 500 W.
• Dimensões (mm): 826 × 571 × 606.
• Peso: 85 kg.
• Desempenho de distância (exemplos) — Humano (1.8 × 0.5 m): 2,300 m / 5,500 m; Veículo (1.4 × 4.0 m): 5,300 m / 12,000 m; Embarcação (10 × 5 m): 9,400 m / 22,000 m; Alvo de baixa altitude (0.35 × 0.35 m): 2,500 m / 5,000 m.
