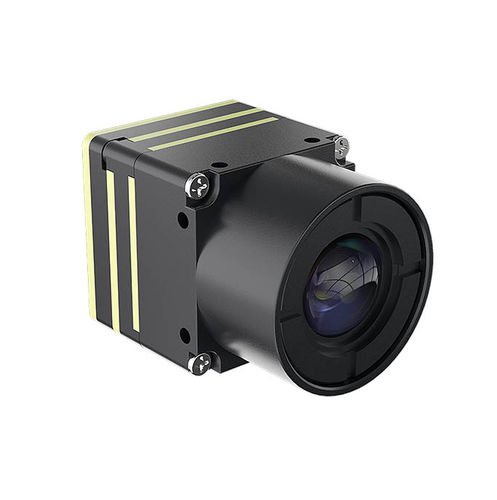

Módulo de câmera digital WN2T series

industrialtermográficotérmico

Visão geral
A série de módulos de medição térmica WN2T integra um detector WLP de 12 μm desenvolvido internamente e um ISP infravermelho de segunda geração para fornecer imagem térmica compacta, baixo consumo e medição de temperatura precisa. Projetados para aplicações industriais com restrições SWaP, os módulos combinam detectores de alta taxa de quadros com algoritmos dedicados de processamento de imagem infravermelha para saída clara e detalhada e integração digital flexível.

Principais características

• Opções de resolução: 256×192, 384×288, 640×512
• Pitch do pixel: 12 μm
• Taxas de quadros efetivas: 25 Hz (256), 30 Hz (384/640)
• Consumo típico baixo conforme a variante
• Tamanho compacto e peso muito baixo (sem lente)
• Múltiplas interfaces de vídeo e comunicação digitais (DVP / USB2.0 / MIPI / UART / I2C)

Especificações
Parâmetros principais

• Tipo de detector: detector de plano focal infravermelho não refrigerado em óxido de vanádio (VOx)
• Resolução: 256×192 / 384×288 / 640×512
• Taxa de quadros efetiva: 25 Hz / 30 Hz / 30 Hz
• Pitch do pixel: 12 μm
• Banda espectral: 8–14 μm
• NETD: ≤40 mK @ 25°C, F#1.0, 25 Hz
• Constante de tempo térmico: <12 ms

Ajuste de imagem

• Correção de não uniformidade: correção com obturador ou algoritmo sem obturador
• Brilho / Contraste: ajustáveis (0–100) opcionais
• Polaridade / Paleta: white-hot, black-hot e múltiplas paletas suportadas
• Zoom digital: contínuo 1.0–8.0× (passo 0.1)
• Espelhamento de imagem: vertical / horizontal / diagonal

Parâmetros elétricos

• Interfaces de vídeo digital: DVP / USB2.0 / MIPI
• Interfaces de comunicação: UART / I2C / USB2.0
• Entrada de alimentação: 5 V
• Consumo típico (USB @25°C): <0.35 W / <0.42 W / <0.7 W (dependendo do modelo)

Características físicas

• Peso (sem lente): <7 g / <7 g / <8,6 g (dependendo do modelo)
• Dimensões (sem lente): 21 × 21 × 10,3 mm

Medição de temperatura

• Faixa de medição: -20°C a 150°C (modo alta precisão), 100°C a 650°C (modo ampla faixa)
• Precisão de medição (típ.): ±2°C ou ±2%

Adaptabilidade ambiental

• Temperatura de operação: imagem -40°C a +80°C; medição de temperatura -10°C a +70°C
• Temperatura de armazenamento: -50°C a +85°C
• Umidade: 5%–95%, sem condensação
• Vibração: 6,06 g, vibração aleatória, todos os eixos
• Impacto: 80 g, 4 ms dente de serra, três eixos e seis direções
