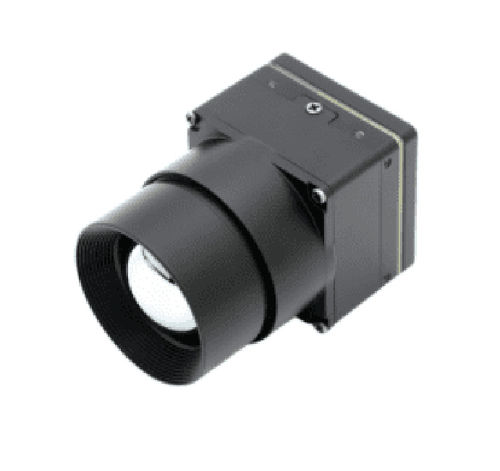

Módulo de câmera digital SE5 1280

industrialpara os dispositivos embutidosde visão noturna

Visão geral
O SE5 1280 é um módulo de câmera térmica LWIR não refrigerado de alta resolução (1280×1024) baseado no ASIC ISP infravermelho LY300 desenvolvido internamente. Integra um detector VOx, formato compacto e baixo consumo para proporcionar alimentação estável e tempos de espera prolongados em sistemas embarcados e portáteis.

Características

• Resolução: 1280×1024
• Passo do pixel: 12 μm
• Taxa de quadros do detector: Imagem a 50 Hz (medição de temperatura a 30 Hz)
• Consumo típico: <1.3 W
• Peso (sem lente): <26 g
• Dimensões (sem lente): ≤29×29 mm
• Múltiplos modos de imagem, incluindo modo de contorno de bordas
• Correção de não uniformidade: correção com obturador / algoritmo sem obturador

Aplicações

• Monitoramento de segurança
• Dispositivos térmicos portáteis
• Visão noturna
• Termografia industrial e outros cenários que exigem imageamento térmico de alta precisão

Especificações técnicas

• Tipo de detector: Detector infravermelho VOx não refrigerado
• Resolução: 1280×1024
• Taxa de quadros: Imagem a 50 Hz (medição de temperatura a 30 Hz)
• Passo do pixel: 12 μm
• Faixa espectral: 8–14 μm
• NETD: ≤40 mK @ 25℃, F#1.0, 25 Hz
• Constante de tempo térmica: <12 ms
• Ajuste de imagem: Brilho / Contraste 0–100 opcional; Polaridade / Paleta: White-hot / Black-hot e várias paletas suportadas; Espelhamento: Vertical / Horizontal / Diagonal
• Saídas de vídeo digitais: DVP / BT1120 / MIPI / USB3.0
• Interface de comunicação: UART / I2C
• Tensão de alimentação: 5 V
• Potência típica: <1.3 W
• Peso (sem lente): <26 g
• Dimensões (sem lente): ≤29×29 mm
• Faixa de medição de temperatura: Alta precisão: -20℃ a 150℃; Ampla faixa: 50℃ a 600℃
• Temperatura de operação: -40℃ a +80℃
• Temperatura de armazenamento: -50℃ a +85℃
• Umidade: 5%–95%, sem condensação
• Vibração: 6.06 g, vibração aleatória, todos os eixos
• Impacto: 80 g @ 4 ms, onda dente de serra pico traseiro, 3 eixos e 6 direções
