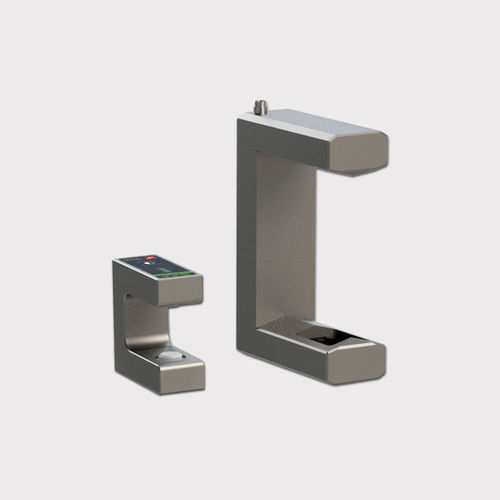

Sensor de borda de banda ultrassônico SU series

Os sensores ultrassónicos de bordas SU para sistemas de orientação de banda foram concebidos para detetar as bordas de materiais como papel, cartão e película plástica, independentemente da cor ou transparência. Utilizados em sistemas de orientação de banda, estes sensores garantem uma leitura precisa e fiável do material, otimizando o alinhamento da banda ao longo de todo o processo de produção. Equipado com duas cápsulas ultrassónicas, o transmissor gera uma sequência de ondas ultrassónicas que são recebidas pelo sensor. Com base na intensidade do sinal recebido, o microprocessador determina a porção da área sensível coberta pelo material, calculando com precisão a posição da borda do material dentro do garfo. Existem diferentes versões dos sensores de borda ultrassónicos SU, consoante a largura do garfo, que varia entre 25 mm e 100 mm, com um intervalo de leitura de 6 mm a 22 mm e uma resolução de até 0,01 mm. Alguns modelos apresentam uma classe de proteção IP54, tornando-os resistentes ao pó e aos salpicos, ideais para ambientes de trabalho mais exigentes. Além disso, também estão disponíveis versões concebidas para ambientes ruidosos. Para facilitar a calibração e a gestão, as versões SU-M e SU-FAST vêm equipadas com um teclado integrado e uma barra de LED, simplificando a interação com o sistema. A utilização simultânea de dois sensores permite a orientação centralizada através de controlo remoto, melhorando ainda mais a precisão do alinhamento. Num sistema completo de orientação de banda, os sensores ultrassónicos de borda SU funcionam em conjunto com o MWG22, o MWG10.1, a tecnologia SmartMotion e o ecrã WLigo, bem como com estruturas mecânicas como as estruturas pivotantes de desvio WG, os rolos de direção WR e os atuadores lineares AT, para manter o alinhamento da banda durante a produção.
