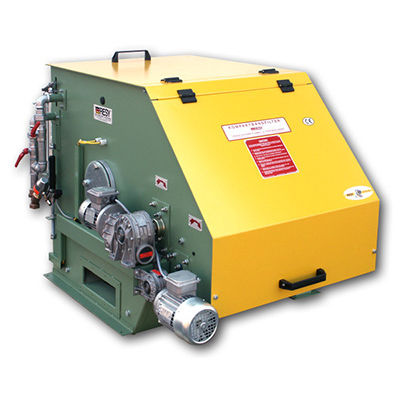

Filtro para líquidos KBF/E

de esteiraem papelde lavagem contínua

O desenvolvimento lógico posterior do filtro KBF. Neste caso, a filtragem não é feita com papel, mas com um cinto de tecido contínuo feito de plástico. Basicamente, o filtro CBF funciona segundo o princípio KBF, ou seja, sem rotação relativa entre a correia do filtro, as rodas do filtro e os condutores de lamas. Em casos especiais o papel de filtro pode ser usado em adição temporária ou permanentemente. Isto não requer quaisquer conversões para a máquina. Princípio Uma correia de ligação metálica forte e contínua é tensionada em forma de meia concha, em torno de duas rodas de roldana co-rotantes. O ângulo de contacto nas polias é de aprox. 180°. A correia de transmissão é acionada por um motoredutor que atua através de um eixo de acionamento. A faixa do filtro contínuo é inserida entre a correia de ligação metálica - a correia de suporte - e as rodas do filtro. Esta correia do filtro de tecido é tensionada separadamente e movida por fricção. A calha de filtração é selada em todos os lados. O meio a ser filtrado é direcionado para o canal através do tubo de entrada posicionado centralmente. O produto limpo é transferido verticalmente para o tanque limpo através de saídas separadas. Uma zona de turbulência intencional na entrada - efeito de peneira de arco - mantém a correia filtrante livre de depósitos de sujeira e, portanto, permeável nesta zona. As partículas assentam na zona calma do bebedouro de filtração onde formam um bolo de filtro. Este bolo de filtro serve como uma camada de filtro adicional. Uma piscina forma-se lenta mas seguramente à medida que os depósitos de partículas sobem e a cinta filtrante.
