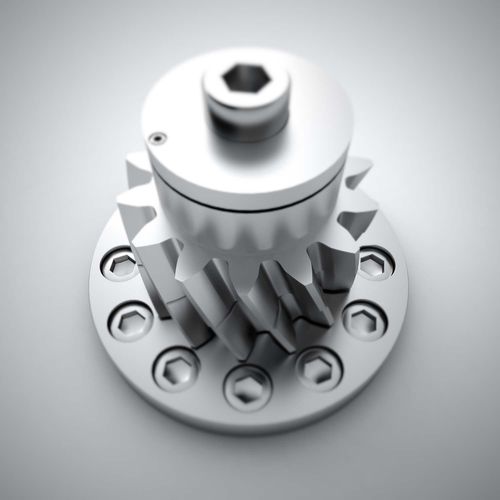

Duplo pinhão pré-carregado PDP

Os pinhões duplos pré-carregados, PDP, da WMH Herion foram concebidos para fornecer um método económico de eliminar a folga entre a cremalheira e o pinhão em aplicações de movimento linear de alta precisão. O PDP é constituído por dois pinhões WMH retificados, cada um com ½ da largura da cremalheira, ligados entre si através de um sistema de pré-carga de acoplamento patenteado que anula a folga entre a cremalheira e o pinhão, proporcionando uma alternativa competitiva aos sistemas de acionamento por fuso de esferas. O binário de pré-carga do PDP é facilmente ajustado e as unidades estão equipadas com uma flange ISO 9409-1 para adaptação a redutores de velocidade. O PDP pode ser combinado com redutores de precisão para fornecer uma folga do sistema < 1 arco-minuto, eliminando assim a necessidade de dois redutores pré-carregados eletricamente (com 2 servomotores) em determinadas aplicações. Características principais O PDP é oferecido com engrenagens rectas (spur) ou helicoidais em módulos de 2 a 5 standard (módulos maiores a pedido) e aceita velocidades até 1200 RPM. A capacidade de binário varia entre 55 e 1900 NM, dependendo do tamanho e do ajuste do binário de pré-carga. A Redex pode oferecer soluções completas, incluindo redutor, PDP, cremalheira e sistemas de lubrificação automática da cremalheira.
