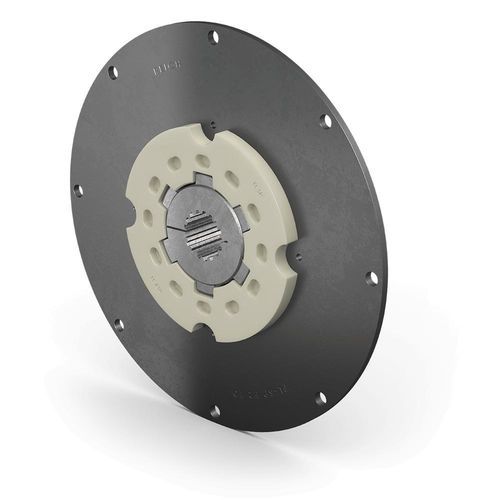

Acoplamento de placas FL-SP

torcionalmente rígidocompactoem aço

Descrição geral
O acoplamento de flange FL-SP foi desenvolvido para acionamentos de bombas hidrostáticas para conectar motores de combustão interna a bombas hidráulicas. O projeto rígido à torção desloca ressonâncias críticas para acima da velocidade de operação, permitindo operação subcrítica sem atravessar amplitudes de vibração torsional prejudiciais. O FL-SP é compacto, encaixável axialmente e adequado para instalações com espaço limitado.

Projeto e construção
O acoplamento FL-SP é constituído por um cubo de aperto e uma flange compósita plástico‑aço montados como conexão de encaixe axial. O cubo de aperto fornece uma ligação sem folga no eixo da bomba. A flange de acoplamento está disponível em várias dimensões SAE. A REICH fornece chapas de montagem para bombas para fixar bombas hidráulicas às carcaças do motor. Podem ser desenvolvidas soluções personalizadas segundo o princípio D2C (Designed to Customer).

Vantagens

• Projeto rígido à torção que permite operação subcrítica e evita o cruzamento de ressonâncias
• Alta capacidade de transmissão de torque para uma grande variedade de aplicações
• Construção compacta e encaixável axialmente para espaços de instalação reduzidos
• Compensação de deslocamentos axiais, radiais e angulares que reduz o esforço de montagem e melhora a confiabilidade operacional
• Ligação eixo‑cubo sem folga que evita desgaste do eixo da bomba e assegura funcionamento mais suave
• Design de encaixe axial que permite instalação rápida e tempos de reparo curtos
• Múltiplas opções de estriada para ligação ao eixo da bomba; furo acabado com chaveta possível
• Faixa de temperatura ambiente de -20 °C a 100 °C
• Flanges de montagem para bombas disponíveis para praticamente qualquer situação de instalação

Tipos padrão / Variantes de produto

• Tipo D2C "Seu projeto" — acoplamentos desenvolvidos individualmente conforme requisitos do cliente
• Componentes modulares permitem soluções de cliente eficazes e econômicas
• Colaboração estreita com parceiros: consultoria, desenvolvimento, projeto, fabricação e integração
• Produção específica ao cliente, conceitos logísticos e serviço pós-venda; disponibilidade global

Aplicações
Acoplamentos de flange rígidos à torção para acionamentos de bombas hidrostáticas, adequados para conectar motores de combustão a bombas hidráulicas em aplicações industriais, móveis e de geração de energia que exijam ligações compactas, sem folga e robustas.

Especificações técnicas

• Tipo de produto: Acoplamento de flange rígido à torção (para acionamentos de bombas hidrostáticas)
• Modelo / denominação: FL-SP
• Projeto: Cubo de aperto + flange compósita plástico‑aço (conexão de encaixe axial)
• Flange para bomba: disponível em várias dimensões SAE
• Intervalo de temperatura: -20 °C a 100 °C
• Intervalo de torque (valores exemplificativos): aprox. 1200 Nm a 2400 Nm
• Compensação: deslocamentos axiais, radiais e angulares
• Ligação do eixo: cubo de aperto sem folga; múltiplas opções de estriado ou furo acabado com chaveta possível
• Características de serviço: compacto, encaixável axialmente, isento de manutenção, longa vida útil
• Opção de projeto especial: D2C – Designed to Customer para configurações não padrão
