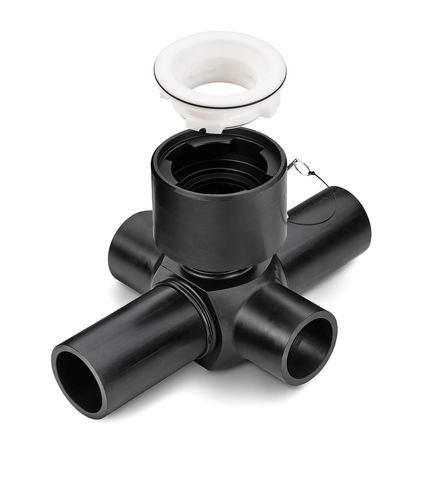

Conexão hidráulica X‑cross

flangeadacruzetaISO

Para a ligação de bocas-de-incêndio em intersecções de tubos, pode ser utilizada uma cruz em X para bocas-de-incêndio. A ligação da boca de incêndio pode ser selecionada de forma flexível entre as ligações de flange, BAIO® e espigão. Além disso, todas as variantes estão disponíveis em alternativa com acopladores de encaixe REINOGRIP para uma instalação ainda mais rápida do sistema de tubagem. Os acessórios a oferecer devem ser fabricados com material em conformidade com a Associação PE100+ e de acordo com a norma DIN EN 12201 no que respeita a dimensões, tolerâncias e requisitos de qualidade. Deve ser fornecida prova de que foram fabricados com base num sistema de garantia de qualidade em conformidade com a norma DIN EN ISO 9001. Para todos os acessórios, o fabricante deve apresentar um certificado em conformidade com a norma DIN EN 10204. O corpo do acessório deve ser fabricado pelo processo de moldagem por injeção ou, em alternativa, no caso de estruturas mais complexas, a partir de uma peça de material semi-acabado homogéneo, de modo a garantir o reforço necessário e, consequentemente, a elevada estabilidade do acessório. Não são permitidos materiais semi-acabados fabricados a partir de varas enroladas ou a aplicação subsequente de outras formas de reforço. Os espigões devem ter uma forma longa para permitir tanto a soldadura topo a topo HE como a soldadura HW. As flanges especiais PE100 com um O-ring EPDM devem ser soldadas de acordo com o procedimento de soldadura topo a topo HE: o cordão interior deve ser removido. A flange de apoio deve ser fabricada em aço revestido a plástico.
