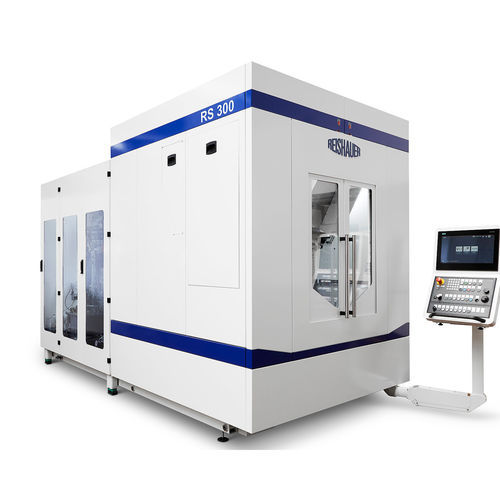

Máquina de skiving para engrenagens CNC RS 300

de ângulo regulávelpara peças de grande diâmetro

Visão geral
O usinamento de anéis dentados temperados com diâmetro externo da peça de até 300 mm é a aplicação central do Reishauer RS 300. Com a qualidade de engrenamento alcançável, o RS 300 também atende a requisitos futuros com tolerâncias ainda mais apertadas, onde a máxima precisão e a menor rugosidade de face são fundamentais.

Principais características

• novo desenvolvimento com processo de usinagem altamente produtivo
• método econômico para acabamento duro de engrenagens anelares
• adequado para usinar peças como engrenagens críticas em caso de colisão
• usado para equalizar até grandes distorções de têmpera
• uso flexível – também para engrenagens externas
• completa o portfólio Reishauer, permitindo o acabamento duro de todas as engrenagens de uma transmissão
• compatível com o monitoramento de processo ARGUS

Faixa de trabalho
Diâmetro da peça skiving interno: 50 – 300 mm
Diâmetro da peça skiving externo: 50 – 200 mm
Número de dentes: 5 – 520
Faixa de módulo: 1 – 3 mm
Comprimento da peça: máx. 150 mm
Ângulo de cruzamento de eixos: máx. 35°
Velocidade do fuso da ferramenta: máx. 3 600 min⁻¹
Velocidade do fuso da peça: máx. 3 600 min⁻¹
Curso dos eixos X, Y, Z: 400, 500, 350 mm
Alimentação elétrica: 400 V / 50 Hz; 460 V / 60 Hz
Temperatura ambiente: +15 a +45 °C
Peso: 14 000 kg

Opções de hardware (extrato)

• Interface para sistemas carregadores de peças
• Trocador automático de ferramentas (interface HSK-F 125)

Opções de tecnologia (extrato)

• Sistema de monitoramento ARGUS
• Twist Control Skiving
• Reishauer ECO-Mode

Comando

• Siemens SINUMERIK ONE
• Software operacional Reishauer RSControl

Especificações técnicas

• Diâmetro da peça (interno): 50–300 mm
• Diâmetro da peça (externo): 50–200 mm
• Número de dentes: 5–520
• Faixa de módulo: 1–3 mm
• Comprimento máximo da peça: 150 mm
• Ângulo máximo de cruzamento: 35°
• Velocidade fuso ferramenta: máx. 3 600 min⁻¹
• Velocidade fuso peça: máx. 3 600 min⁻¹
• Cursos dos eixos (X, Y, Z): 400 / 500 / 350 mm
• Opções de alimentação: 400 V / 50 Hz ou 460 V / 60 Hz
• Temperatura ambiente de operação: +15 a +45 °C
• Peso da máquina: 14 000 kg
