Saída: 1CO, triac, transistor; tensão de entrada DC ou AC/DC; largura 6,2 mm; montagem em trilho 35 mm; (conjunto: soquete PI6WB-1PS + relé RM699BV ou RSR30)

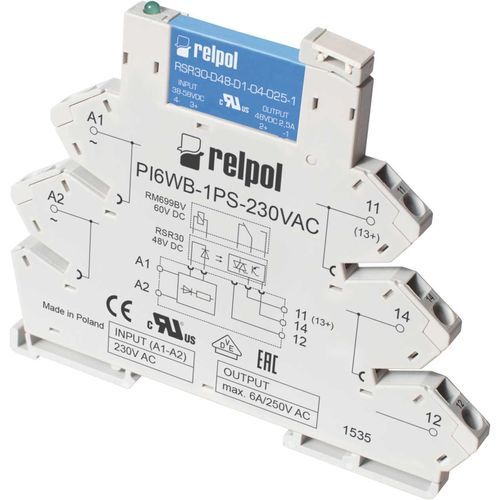

O relé de interface PIR6WB-1PS-... consiste em:
- terminais de mola soquete universal, com PI6WB-1PS- eletrônico
- relé operacional miniatura - electromagnético RM699BV ou RSR30 de estado sólido
Dados de contato
Número e tipo de contactos
1 CO (R) , 1 CO (R01)
Tensão nominal / máx. de comutação
(AgSnO2) 250 V DC / 400 V AC
Carga nominal (capacidade)
(AgSnO2) AC1: 6 A /250 V AC; DC1: 6 A /24 V DC; 0,15 A/ 250 V DC
Circuito de saída (RSR30) - dados de saída
Corrente nominal de saída contínua
Triak (T) AC1: 1A
Tranzystor (C) DC1: 1A
Tranzystor (O) DC1: 2A
Circuito de controle de entrada
Tensão Nominal
50/60 Hz CA: 230 V
DC: 6, 12, 24, 36, 48, 60 V;
AC: 50/60 Hz AC/DC: 24, 42, 115, 230 V;
Dados gerais
Vida elétrica resistiva AC1
> 0,5 x 105 6 A, 250 V AC
Vida mecânica (ciclos)
> 107
---
