Extensômetro de semicondutor MicroCell

de seção retangulardinâmico

Detalhes do produto
O MicroCell é ideal para adaptação a silos existentes; para uma medição de massa reproduzível sempre que a medição de nível clássica não produz o resultado desejado. As células de medição são usadas para detectar a massa de produtos a granel e líquidos em silos de coluna. As células de medição têm uma vantagem particular sobre as medições de nível no topo do silo quando ocorre o fluxo central no silo, ou seja, o material a granel está em movimento apenas na área acima da abertura de descarga. A formação de pontes ou chaminés é o resultado. O MicroCell captura de forma confiável o peso. Além disso, o MicroCell é uma solução otimizada em termos de custo, pois a montagem é feita com parafusos de fixação diretamente na construção de suporte existente do silo. A planta não precisa ser esvaziada ou reconstruída para isso.

Funcionalidade

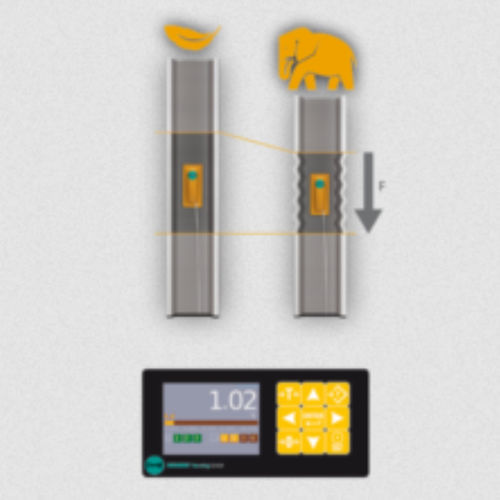

Durante o enchimento ou esvaziamento, ocorre uma compressão, alongamento ou cisalhamento na subestrutura do silo. Esta mudança de caminho é registrada pelo MicroCell e a massa é avaliada através do transdutor. Os sensores consistem em dois extensômetros semicondutores, que estão conectados a uma haste de flexão com cerâmicas. Como os dois extensômetros semicondutores estão conectados com uma meia ponte, a deriva de temperatura usual em semicondutores é compensada.

Opções

• ADAM HighEnd: O transmissor pode ser usado para medições estáticas e dinâmicas.
• EVA HighEnd: Transmissor para medição dinâmica.

Especificações técnicas / Características

• Ideal para adaptação a silos existentes
• Medição de massa reproduzível para produtos a granel e líquidos
• Vantajoso sobre a medição de nível clássica em casos de fluxo central
• Captura de peso confiável mesmo com formação de pontes ou chaminés
• Montagem otimizada em termos de custo com parafusos de fixação na construção de suporte existente do silo
• Não é necessário esvaziar ou reconstruir a planta para instalação
• Mede compressão, alongamento ou cisalhamento na subestrutura do silo
• Utiliza dois extensômetros semicondutores conectados a uma haste de flexão com cerâmicas
• A conexão de meia ponte compensa a deriva de temperatura
