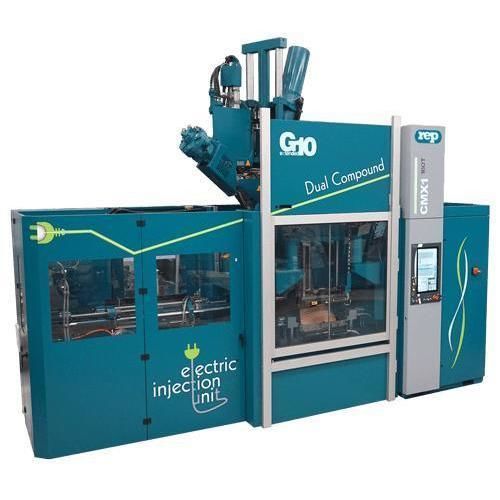

Máquina injetora horizontal

hidráulicacom mesa giratória horizontal

Visão geral
A prensa de injeção bi-composto produz peças que integram dois (ou mais) compostos com propriedades diferentes para conciliar desempenho técnico e otimização de custos. A injeção de múltiplos compostos em um só ciclo elimina operações de montagem e limita o uso do composto de maior custo às zonas funcionais.

Configurações de injeção

• Injeção a partir de cima
• Injeção a partir de baixo
• Injeção lateral
• Injeção por trás

Objetivos / Benefícios

• Produzir peças multimateriais com propriedades distintas
• Eliminar operações de montagem e simplificar o ciclo
• Integrar composto de baixo custo reservando o composto nobre às áreas funcionais

Métodos de produção para peças bi-composto

• Duas injeções sequenciais em duas cavidades complementares
• Injeção simultânea em duas cavidades diferentes ou em duas cavidades separadas da peça
• Injeção simultânea (ou deslocada) em uma única cavidade

Opções de caminho de injeção
A injeção pode ser efetuada diretamente no molde ou através de um bloco de canal frio dedicado (BCF) que integra vários circuitos de composto para alimentação controlada.

Exemplo: CMX bi-composto (multistação)
A prensa multistação CMX bi-composto apresenta 4 postos rotativos e 2 unidades de injeção. Permite sincronizar injeção, cura e desmoldagem de dois compostos no mesmo posto de molde, proporcionando elevada produção horária e flexibilidade operacional.

Produtividade

• Produção horária significativamente maior: ganhos de produtividade reportados entre +50% e +100% vs prensa monoposto de 400 t
• Troca rápida de moldes: exemplo ~10 minutos para os 4 moldes

Flexibilidade

• Possibilidade de desabilitar um molde ou posto
• Programação de diferentes volumes de injeção por unidade ou por posto

Versatilidade

• Estação de desmoldagem adaptável a múltiplas cinemáticas
• A máquina pode operar em injeção simultânea, sequencial ou utilizar apenas uma unidade de injeção quando necessário

Especificações técnicas

• Tipo: prensa de injeção bi-composto / multi-injeção
• Exemplo de configuração (CMX): 4 postos rotativos
• Unidades de injeção: 2 unidades (configuração bi-composto)
• Capacidades: sincronização de cura, desmoldagem e injeção de dois compostos no mesmo molde
• Melhoria de produtividade: +50% a +100% vs prensa monoposto 400 t
• Troca rápida de moldes: ~10 minutos para 4 moldes
• Modos de injeção suportados: injeções sequenciais, injeções simultâneas (duas cavidades ou uma cavidade deslocada), injeção direta ou via bloco de canal frio (BCF)
