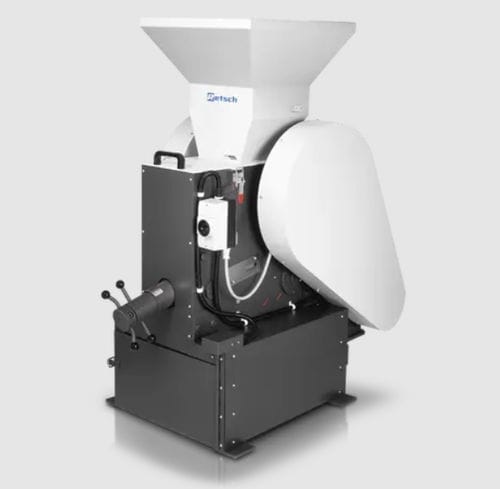

Britador de mandíbulas BB 300

estacionáriopara laboratórioprimário

Resumo
O britador de mandíbulas BB 300 foi projetado para aceitar grandes tamanhos de alimentação de até 130 mm. A largura da folga pode ser ajustada continuamente de 1 a 40 mm; dependendo do material, tamanhos de partículas finais inferiores a 5 mm podem ser obtidos. Rendimento de até 600 kg/h é possível. Projeto robusto, manuseio e limpeza simples; pode processar amostras em lote (até 35 L) ou operar continuamente para quantidades maiores. A amostra triturada é coletada em coletor removível; para operações contínuas, o coletor pode ser substituído por soluções específicas (por exemplo, correia transportadora).

Robusto & Versátil

• Excelente desempenho de britagem
• Ampla gama de materiais para moagem livre de contaminação
• Compensação de desgaste com ajuste de ponto zero
• Configuração de largura de folga contínua (1–40 mm)
• Câmara de britagem fácil de limpar
• Adequado para moagem contínua
• Conector para extração com aspiração de pó

Acessórios e materiais das ferramentas
Mordentes de quebra e placas de desgaste estão disponíveis em diferentes materiais para seleção conforme a amostra e análise: aço ao manganês; aço inoxidável; carboneto de tungstênio; aço 1.1750 (para moagem sem metais pesados).

Versões especiais
O BB 300 está disponível em versões sem metais pesados (revestimento plástico do funil e receptáculo, mandíbulas e placas de desgaste em carboneto de tungstênio) para evitar qualquer contacto da amostra com materiais metálicos, adequado para materiais semicondutores. Existe também versão para linha de processo/integração online (sem tremonha de alimentação e sem interruptor de proteção do motor), com tensão do motor trifásico selecionada conforme requisitos do cliente.

Segurança e manutenção
A entrada de alimentação possui proteção contra respingos e não pode ser acessada manualmente. Interruptor de segurança e motor com freio garantem paragem imediata em abertura indevida. Uma arruela de pressão Belleville integrada no ajuste do fuso fornece proteção adicional contra sobrecarga. O eixo excêntrico é acionado por motor com correias trapezoidais; a polia maior funciona também como volante para operação suave. O britador apresenta rolamentos deslizantes que são livres de manutenção e lubrificantes, tornando a operação praticamente isenta de manutenção.

Princípio de funcionamento
Alimentação forçada pela tremonha sem rebote para a câmara de britagem; a redução ocorre por compressão na área em forma de cunha entre a mandíbula fixa e a móvel acionada por eixo excêntrico. O movimento elíptico esmaga a amostra, que cai por gravidade assim que menor que a largura do vão de descarga. O ajuste contínuo da largura da folga com escala permite obter resultados de britagem reprodutíveis.

Características / Especificações técnicas

• Aplicação: trituração grosseira e preliminar
• Campo de aplicação: engenharia / eletrônica, geologia / metalurgia, materiais de construção, ambiente / reciclagem, química / plásticos, vidro / cerâmica
• Material a processar: médio-duro, duro, quebradiço
• Princípio de fragmentação: força de compressão da amostra
• Granulometria inicial*: < 130 mm
• Granulometria final*: < 5 mm
• Taxa de transferência*: até 600 kg/h
• Material das ferramentas de moagem: aço manganês; aço inoxidável; carboneto de tungstênio; aço 1.1750 (para moagem sem metais pesados)
• Abertura da mandíbula: 138 x 198 mm
• Ajuste de largura da folga: 1 - 40 mm
• Indicação da largura da folga: escala
• Ajuste de ponto zero: Sim
• Funil basculante: Sim
• Aspirador de pó (conexão para extração): Sim
• Versão para inclusão em linha: Opcional
• Capacidade do coletor: 27.5 L / 35.4 L
• Acionamento: motor trifásico
• Potência de acionamento: 3.0 kW
• Dados de conexão elétrica: diferentes opções
• Conexão elétrica: trifásico
• Código de proteção: IP 54
• Dimensões (C x A x P) fechado: 670 x 1450 x 1600 mm
• Peso líquido: ~ 700 kg
• Normas e padrões: CE

*Dependendo do material a processar e da configuração/ajuste do equipamento.
