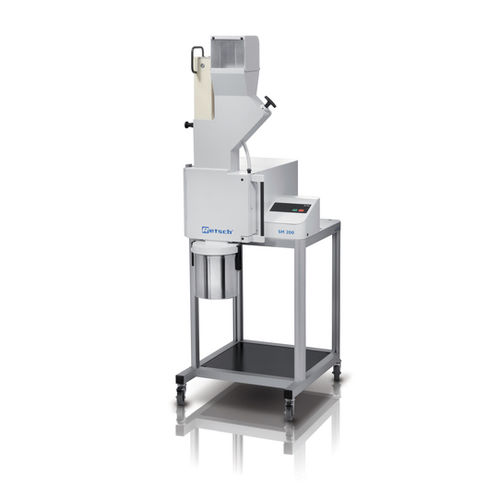

Moinho para pó grosseiro SM 200

de facashorizontalde amostra

Visão geral
Os moinhos de corte são adequados para a moagem de misturas de produtos macios, semiduros, tenazes, elásticos, fibrosos e heterogêneos. Dentro do grupo de moinhos de corte RETSCH, o SM 200 é o modelo padrão universal que cobre uma vasta gama de aplicações. Está equipado com um potente motor de 2,2 kW e opera a uma velocidade do rotor de 1.500 rpm. Em combinação com a combinação opcional de ciclone-sucção, o SM 200 também é adequado para moagem de materiais de amostra leves ou sensíveis ao calor. Uma versão livre de metais pesados está disponível para evitar a contaminação cruzada.

Para aplicações universais

• Alimentação < 60 x 80 mm
• Finura final definida devido às peneiras inferiores com tamanhos de abertura de 0,25 a 20 mm
• Efeitos de corte otimizados graças às barras de corte de ação dupla
• Limpeza rápida e fácil devido às superfícies lisas, tremonha rebatível, rotor de encaixe e peneiras
• Operação com saída de gravidade ou unidade de ciclone disponível opcionalmente
• Ampla gama de acessórios, incluindo vários funis, sistemas de coleta, rotores e peneiras
• Altos padrões de segurança devido ao freio do motor, dispositivo de travamento central, verificação eletrônica de segurança e estrutura de base de segurança

Ideal para materiais sensíveis à luz e ao calor
Em vez da saída de gravidade, um separador de ciclone opcional pode ser conectado ao SM 200. O uso da combinação ciclone-sucção é vantajoso para amostras sensíveis à luz e ao calor. A combinação proporciona resfriamento eficiente da amostra e das ferramentas de corte e melhora a passagem do material pela câmara de moagem. Recipientes coletores com capacidades de 0,25 a 30 litros estão disponíveis para a unidade de ciclone.

Barras de corte de dupla ação
O SM 200 está equipado com barras de corte de ação dupla que aumentam substancialmente o número e a eficácia dos eventos de corte. O rotor de seção paralela, por exemplo, gera 18 eventos de corte por rotação. No rotor de 6 discos, placas de metal duro reversíveis dispostas em espiral operam cortando em sequência. As facas do rotor de seção paralela realizam a cominuição com uma poderosa ação de corte.

Fácil operação e limpeza
A operação do SM 200 é simples e segura. Um interruptor de segurança impede que o moinho seja ligado com a porta aberta; uma verificação eletrônica de segurança garante que a porta não possa ser aberta quando o motor estiver funcionando. O freio do motor faz com que o rotor pare imediatamente após o desligamento. A tremonha pode ser dobrada para trás para acesso total à câmara de moagem; o rotor de encaixe pode ser removido sem ferramentas.

Acessórios e versões
O SM 200 pode ser equipado com diferentes rotores, tremonhas e peneiras de fundo. O moinho e acessórios, incluindo barras de corte e placas de corte, estão disponíveis em versões livres de metais pesados para redução de contaminação. Estão disponíveis rotores de seção paralela e rotor de 6 discos em aço inoxidável ou em aço livre de metais pesados para adaptação às propriedades da amostra. Para o funil, existe o funil universal e o funil de estoque longo para amostras longas. As peneiras inferiores estão disponíveis com furos trapezoidais ou quadrados em aço inoxidável ou aço livre de metais pesados.

Materiais e amostras típicas
Aplicações típicas incluem pré-formas PET, escória de alumínio, ração animal, ossos, cabos, papelão, componentes eletrônicos, pellets, folhas, alimentos, couro, lignina, misturas de materiais, metais não ferrosos, papel, produtos farmacêuticos, materiais vegetais, brinquedos de plástico, plásticos, polímeros, combustíveis derivados de resíduos, resinas, borracha, especiarias, palha, têxteis, resíduos, madeira, entre outros.

Princípio de funcionamento
A redução de tamanho no SM 200 ocorre por forças de corte e cisalhamento. A amostra entra em contato com o rotor e é cominuída entre as lâminas e as barras de corte estacionárias de dupla ação inseridas no alojamento. O tempo de permanência da amostra na câmara é curto; assim que for pequeno o suficiente para passar pelas aberturas da peneira inferior, é descarregado pela saída de gravidade e recolhido no receptáculo. A velocidade do rotor de 1.500 min-1 garante uma redução de tamanho suave e rápida. A combinação ciclone-sucção tem efeito de esfriamento e melhora a passagem do material.

Características / Especificações Técnicas

• Aplicação: fragmentação por corte
• Campo de aplicação: agricultura, alimentos, biologia, engenharia/eletrônica, medicamentos/farmacêutica, meio ambiente/reciclagem, química/plásticos
• Material a processar: macio, semiduro, duro, elástico, fibroso
• Princípio de fragmentação: cisalhamento, corte
• Granulometria inicial*: < 60 x 80 mm
• Granulometria final*: a partir de 0,25 mm (dependendo de peneira e configuração)
• Velocidade a 50 Hz (60 Hz): 1 500 min-1
• Velocidade tangencial do rotor: 9.4 - 11.4 m/s
• Diâmetro do rotor: 129.5 mm
• Tipos de rotor: rotor de secção paralela / rotor de 6 discos
• Tipos de funil: padrão, longo
• Material das ferramentas de moagem: aço inoxidável, aço para retificação livre de metais pesados, carboneto de tungstênio
• Malha da peneira: furos trapezoidais 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm; furos quadrados 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm
• Sistemas coletores / capacidades: recipiente coletor 5 L (opcional: 30 L); unidade de coleta 0,25 / 0,5 L; combinação ciclone-sucção (0,25 L - 30 L)
• Acionamento: motor trifásico
• Potência de acionamento: 2.2 kW
• Dados de conexão elétrica: diferentes opções
• Conexão elétrica: trifásico
• Freio do motor: Sim
• Código de proteção: IP54
• Dimensões C x A x P fechado: 576 (1090 aberto) x 1675 x 760 mm (com estrutura de base e funil padrão)
• Peso líquido: ~ 90 kg sem o funil
• Normas e padrões: CE
• *Dependendo do material a processar e da configuração/ajuste do equipamento
