Instrumento de medição de comprimento PR-3/A

industrialmanual

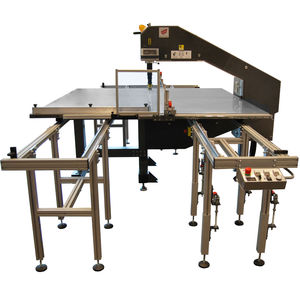

O dispositivo PR-3 / A foi projetado como um componente adicional para as máquinas R1250, R1150, R1000 ou R750. Não é, no entanto, compatível com a máquina de cortar bandas Rexel R500. Esse dispositivo permite um corte preciso de peças de tecido, espuma e outros materiais graças a uma linha de medição que garante que o comprimento adequado do tecido ou da espuma seja cortado. A parada de medição manual PR-3 / A é equipada com um sistema de travamento manual que permite fixar sua posição de maneira precisa, bem como travar em um determinado ângulo para cortar a espuma em um ângulo. A posição da parada de medição pode ser lida na linha de medição que é colocada na mesa, e a posição pode ser facilmente alterada sempre que necessário com alças nos lados da parada de medição. O dispositivo pode ser produzido em várias cores e dimensões. A faixa de inclinação do dispositivo de medição é de 90° a 30°. Largura da medida 1965 [mm] Comprimento do trilho 1250 [mm] Altura do pára-choques 450 [mm] Trilho / trole do perfil do Guideway com rolamento de esferas Pega de bloqueio separada para posição Pega de bloqueio separada para ângulo Moldura Feita de perfis de sistema de alumínio
