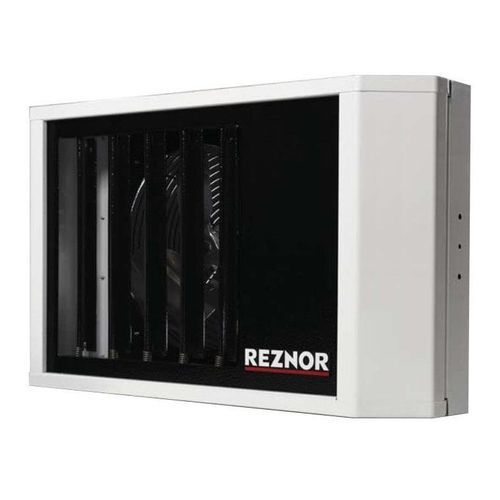

Ventilador axial Model H

de tetode circulação de ardestratificador

Visão geral
Os ventiladores de desestratificação Reznor® movem o ar quente das zonas superiores para o nível ocupado, reduzindo a estratificação térmica para diminuir a demanda de aquecimento e melhorar o conforto. O Modelo H está disponível em quatro tamanhos, dimensionados para alturas máximas de montagem de 25 a 60 ft (7,6–18,3 m), e é adequado para espaços de aproximadamente 10 a 60 ft (3–18 m). Em períodos quentes, fornece um fluxo de ar suave que pode reduzir a sensação térmica e a carga de refrigeração.

Projeto e instalação
As unidades Modelo H suportam múltiplos métodos de montagem: suspensão em dois pontos com verga roscada, suportes laterais Reznor para montagem vertical ou inclinada e aletas direcionais frontais para ajuste do fluxo de ar. As unidades incluem recursos que simplificam cabeamento de controle, acesso para manutenção e procedimentos de instalação seguros.

Características padrão e benefícios

• Redistribui o calor existente para os níveis ocupados, reduzindo a carga de aquecimento e melhorando o desempenho energético do edifício
• Proporciona movimento de ar refrescante para melhorar o conforto dos ocupantes em períodos quentes
• Projetado para espaços com alturas de 10 a 60 ft para direcionar o ar eficazmente ao piso
• Compatível com sistemas elétricos comuns de edifícios — motores axiais com baixo consumo de corrente
• Direção do fluxo ajustável através de suportes laterais e aletas frontais
• Motores axiais conformes à EPACT para economia de energia
• Grades de proteção de malha fechada para operação segura
• Construção leve com conexões externas de alimentação e controle para facilitar instalação e manutenção
• Design discreto que se integra ao teto e complementa aquecedores unitários Reznor

Opções

• Opções de tensão: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Interruptor remoto ocupado/não ocupado (ligado/desligado) para operação manual
• Controles multi-unidade para zonificação até 5 unidades
• Controle de temperatura interno para funcionamento apenas quando necessário
• Termostato de estágio único para controlo simples por temperatura
• Termostato de dois estágios para coordenar o funcionamento do aquecedor e da desestratificação
• Termostato compatível com BACnet para integração ao Sistema de Gestão do Edifício (BMS)
• Proteção e montagem do termostato

Notas de instalação
As aletas integradas e os suportes laterais direcionais permitem direcionar o fluxo de ar em torno de obstáculos como estantes ou mezaninos. Os suportes laterais suportam montagem vertical ou inclinada. As unidades são leves e fornecem terminações externas de alimentação e controlo para simplificar a fiação e a manutenção.

Características / Especificações técnicas

• Designação do modelo: Modelo H
• Tamanhos disponíveis: Quatro tamanhos com base na altura máxima de montagem (25 a 60 ft / 7,6 a 18,3 m)
• Altura de uso recomendada: Adequado para espaços de aproximadamente 10 a 60 ft (3 a 18 m)
• Tipo de motor: Motores axiais conformes à EPACT (baixo consumo de corrente)
• Segurança: Grades de proteção de malha fechada
• Montagem: Suspensão em dois pontos (verga roscada) ou suportes laterais para montagem vertical/inclinada
• Controle de fluxo de ar: Aletas direcionais na parte frontal da unidade
• Tensões opcionais: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Controles opcionais: Interruptor remoto ligar/desligar, zonificação multi-unidade (até 5), controlo de temperatura interno, termostatos de um/dois estágios, termostato compatível com BACnet
