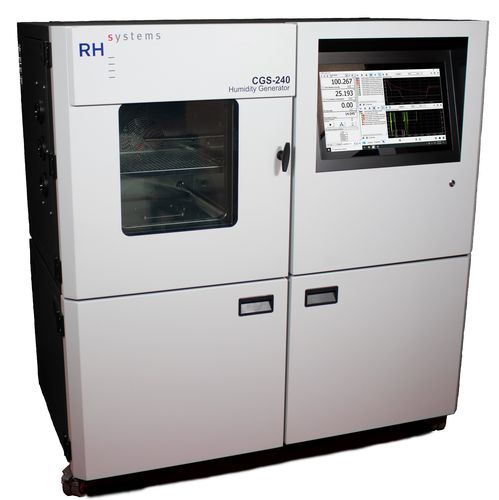

Gerador de umidade com sistema de calibração CGS-240

com touch screen

Gerador de Humidade de Duas Pressões e Duas Temperaturas Totalmente Automatizado O Gerador de Humidade CGS-240 da RH Systems é um sistema capaz de gerar humidade de forma contínua e de alta precisão numa vasta gama de humidade, temperatura e taxas de fluxo. O design do CGS-240 é um design híbrido RHS de duas pressões e duas temperaturas baseado em princípios fundamentais desenvolvidos pelo NIST Princípio de funcionamento Um gerador de humidade híbrido combina as caraterísticas dos princípios de geração de humidade de duas pressões e duas temperaturas comprovados pelo NIST. Utilizando estes princípios, um fluxo de gás a uma pressão elevada é saturado em relação à fase líquida ou sólida da água a uma determinada temperatura de saturação. Neste caso, a temperatura de saturação é o principal fator determinante da quantidade de vapor de água misturado com o gás de transporte. A pressão no interior do saturador é o principal fator determinante da quantidade de gás de transporte da mistura. Ao sair do saturador, o fluxo de gás humidificado (constituído pelo vapor de água misturado com o gás de transporte) é então expandido para uma pressão mais baixa e aquecido a uma temperatura alternativa no ponto de utilização, como um Dispositivo em Teste (DUT). As medições da pressão e da temperatura no saturador, bem como da pressão e da temperatura após a expansão (geralmente no DUT), são então utilizadas para determinar o teor de humidade resultante do fluxo de gás. A humidade é então controlada com precisão através da regulação da temperatura e da pressão no interior do saturador.
