Sensor ótico de luz

para detecçãoem linhamóvel

Descrição curta

• Sensor inline baseado em câmera para medição de aparência em transmissão
• Quantifica a transparência com métricas correlacionadas à perceção humana: Haze, ID Sharpness e ID Clarity
• Versões com distância focal curta e longa para adaptar-se às geometrias de linhas de produção

Visão geral

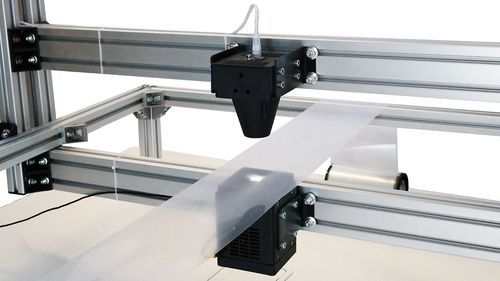

O Rhopoint ID-Inline é um sensor inline baseado em câmera para medição contínua da aparência óptica de materiais transparentes em folhas e componentes 3D. Utiliza uma retícula de referência retroiluminada e análise de imagem para quantificar alterações na luz transmitida causadas pela amostra. As saídas são mapeadas para métricas de perceção humana e podem ser referenciadas a escalas legadas de clarity/haze quando necessário.

Principais características

• Mede Haze, ID Sharpness e ID Clarity
• Relatório de transmitância visível (TID) para quantificar o brilho percebido através do material
• Duas opções de distância focal: curta (separação 45 mm) e longa (separação 170 mm)
• Configurações para montagem inline ou estações de inspeção maiores para grandes folhas e peças 3D
• Câmara e iluminação seladas sem peças móveis para reduzir o risco de contaminação
• Taxa de amostragem adequada para monitoramento contínuo de produção (até 3 medições/segundo)
• Calibração de fábrica para referências ASTM de haze/clarity usando a placa ASTM de 8 mm
• Compatível com o software de laboratório Rhopoint ID-L e cliente TCP/IP para integração de processo

Haze — perceção / descrição (tabela)
Perceção | Descrição
Sem Haze | Alto contraste; cores vibrantes; bordas nítidas
Haze médio | Contraste reduzido; cores menos vibrantes; detalhes mantêm nitidez
Haze alto | Contraste fraco; cores parecem apagadas; bordas indistintas e perda de detalhe

Sharpness / Clarity — notas

• ID Sharpness quantifica detalhe/percepção de nitidez de objetos vistos através da amostra e fornece maior resolução que as métricas tradicionais de clarity.
• ID Clarity reporta um valor do tipo clarity compatível com medidores de clarity/haze baseados em esfera quando se usa o adaptador de 8 mm para interoperabilidade com dados legados.
• A sharpness anisotrópica (sharpness direcional) é mensurável (ID-L) para detectar texturas ou falhas de processamento dependentes da direção.

Software e integração

• Software de laboratório ID-L: conecta até 5 sensores ID para coletar imagens, estatísticas de lote e gráficos de tendência.
• Cliente TCP/IP: permite integrar até 10 unidades ID-Inline com sistemas de controle de processo/SAP para troca de dados em alta velocidade (até ~10 medições/segundo por sensor dependendo da configuração).

Aplicações

• Produção de filmes soprado e cast (medição online; sensor multi-ponto ou de varredura)
• Plásticos em folha e vidro (inline ou estações de inspeção personalizadas)
• Garrafa plástica (PET), rótulos e bandejas onde clareza e haze são críticos
• Tubos, canos e grandes componentes transparentes 3D (configurações de estação de medição)
• Para-brisas automotivos, inspeção de grandes chapas e controle de qualidade industrial da transparência

Resumo do método de medição
O instrumento retroilumina uma retícula de referência de alto contraste. A câmera quantifica alterações na luz transmitida e a análise de imagem extrai as métricas Haze, ID Sharpness e ID Clarity, correlacionadas com a perceção humana e, quando aplicável, com medições ASTM de haze/clarity usando a placa de 8 mm.

Especificações técnicas

• Brand: Rhopoint Instruments
• Modelo: Rhopoint ID-Inline
• Retailer item id (site): A3100-100
• Disponibilidade: Em stock
• Versões: Distância focal curta (45 mm); Distância focal longa (170 mm)
• Parâmetros de medição: Haze, ID Sharpness, ID Clarity, Transmitância visível (TID)
• Compatibilidade: Equivalência ASTM D1003 para clarity/haze com placa ASTM 8 mm
• Software: ID-L (até 5 unidades), cliente TCP/IP (até 10 unidades)
• Taxa de amostragem: Até 3 medições por segundo (amostragem inline típica)
• Iluminação: Retícula de referência retroiluminada selada (sem peças móveis)
• Tipos típicos de amostra: Filmes plásticos (cast, blown), garrafas PET, plásticos em folha, chapas de vidro, tubos, grandes peças transparentes 3D
• Calibração: Calibrado de fábrica segundo normas ASTM para correspondência quantitativa
