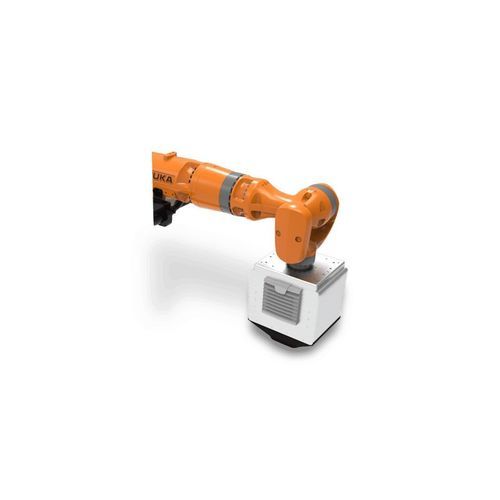

Sistema de medição de aparência RoboTAMS

automáticorobóticode peças

Visão geral
RoboTAMS é um sistema automatizado de medição de aparência total projetado para acabamentos de pintura automotiva e aplicações industriais relacionadas. Ele modela a percepção humana da aparência da superfície para fornecer parâmetros objetivos que se correlacionam com a avaliação visual, permitindo uma avaliação consistente da qualidade e da harmonia da aparência.

Principais características

• Projetado para medição de aparência de tinta em ambientes de produção e laboratório
• Medições ópticas sem contato
• Integração inline ou instalação em célula de medição offline
• Tempo de captura rápido (< 2 segundos)
• Campo de visão 25 x 14 mm com alta resolução espacial (32 µm/pixel)
• Comunicação Ethernet (LAN) e saída CSV para integração SPC

Tecnologia TAMS e benefícios
A tecnologia Rhopoint TAMS modela a percepção visual humana usando algoritmos validados por estudos com humanos e colaborações com OEMs. Fornece parâmetros claros (Sharpness, Waviness, Dimension, Contrast, Quality, Harmony) que eliminam a subjetividade da inspeção visual e melhoram o controle de qualidade, a comunicação e as ações corretivas.

Percepção e visão TAMS
TAMS emula a avaliação humana alternando o foco de imagem entre a superfície e a imagem refletida. O sistema quantifica distorções da imagem refletida e a qualidade de transferência da imagem para calcular Sharpness e Contrast, analisa a topografia da superfície para determinar Dimension usando Phase Measurement Deflectometry, e avalia Waviness em distâncias de visualização tipo showroom. Os índices derivados de Quality e Harmony correlacionam com a percepção humana.

Aplicações típicas

• Avaliação do top coat externo automotivo
• Inspeção inline de produção e células de medição offline
• Análise de tintas, revestimentos e aparência superficial para peças e conjuntos
• Checagens de harmonia entre painéis adjacentes e avaliação das características formadoras de imagem

Ficha técnica / Documentação
Folhas de dados e manuais do RoboTAMS estão disponíveis em vários idiomas e incluem especificações detalhadas, instruções de operação e notas de aplicação. Consulte a página do produto ou o fabricante para downloads.

Características / Especificações técnicas

• Instrumento: RoboTAMS – Automated Total Appearance Measurement System
• Sensor de medição: Unidade totalmente encerrada com captura e análise integradas
• Área de medição (Campo de visão): 25 x 14 mm
• Tempo de captura: < 2 segundos
• Resolução espacial: 32 µm / pixel
• Saída de resultados: CSV (compatível com os resultados Rhopoint TAMS)
• Detecção de erro de posicionamento: Sim
• Estação de calibração e foco: Sim (verificação do instrumento e ajuste de foco)
• Sistema integrado de redução de contaminação óptica: Sim
• Conexão / Comunicação: Ethernet LAN (opções de conexão flexíveis)
• Alimentação: 24 V DC (corrente máxima 3 A)
• Montagem: Várias opções de montagem em robô disponíveis
• Sharpness (S): Unidades S (%); Mín 0; Máx 100; Resolução 0.1; Repetibilidade 0.1 (SD); Reprodutibilidade 0.5 (SD); Técnica de medição: Optical Transfer Function
• Waviness (W): Unidades W; Mín 0; Máx típico 30; Resolução 0.1; Repetibilidade 0.2 (SD); Reprodutibilidade 1 (SD); Técnica de medição: Reflected Image Line Deformation Analysis; Correlação: AUDI AG MDS Perception analysis
• Quality (Q): Unidades Q (%); Mín 0; Máx 100; Resolução 0.1; Repetibilidade 0.8 (SD); Reprodutibilidade 1 (SD); Algoritmo: Calculado usando Sharpness & Waviness; Correlação: AUDI AG MDS Perception analysis
• Contrast (C): Unidades C (%); Mín 0; Máx 100; Resolução 0.1; Repetibilidade 0.1 (SD); Reprodutibilidade 0.3 (SD); Técnica de medição: Optical Transfer Function
• Dimension (D): Unidades D (mm) - tamanho da estrutura dominante; Mín 0.5 mm; Máx típico 8 mm; Resolução 0.1; Repetibilidade 0.1 (SD); Reprodutibilidade 0.4 (SD); Técnica de medição: Phase Measurement Deflectometry; Correlação: AUDI AG MDS Perception analysis
• Harmony (H): Unidades H (H units); Mín 0; Máx típico 8.9; Resolução 0.1; Repetibilidade 0.1 (SD); Reprodutibilidade 0.4 (SD); Algoritmo: Calculado usando Waviness & Dimension; Correlação: AUDI AG MDS Perception analysis
• Resumo Sharpness: Unidades S (%); Mín 0; Máx 100; Resolução 0.1; Repetibilidade 0.1 (SD); Reprodutibilidade 0.5 (SD); Técnica de medição: Optical Transfer Function
• Saídas e fluxo de trabalho: Captura de imagem em alta resolução, análise automática e exportação CSV para SPC; compatível com dataset e relatórios Rhopoint TAMS
• Garantia: Opções de garantia estendida gratuitas disponíveis mediante registo do instrumento (consulte a política do fabricante)
